↵Sistema de subjecció de peix de rail

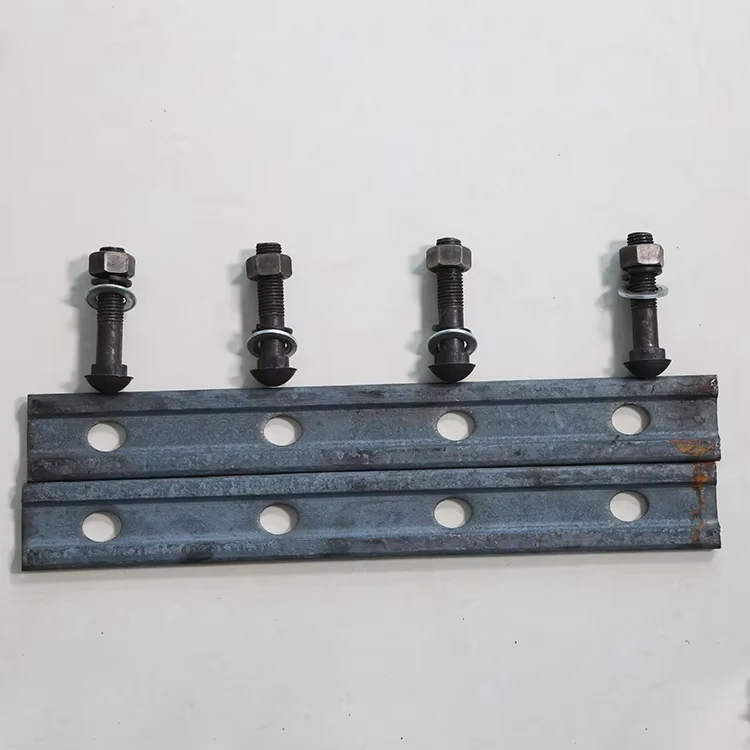

Una peixera de ferrocarril (també coneguda com a barra d'empalmament o barra d'unió) és un component mecànic fonamental que s'utilitza per unir dues seccions d'extrem de ferrocarril-per-acabar en una unió de carril cargolada. Normalment es fabriquen a partir d'acer-d'alta resistència mitjançant processos de forja o laminació, consta d'un parell de plaques metàl·liques simètriques que es cargolen a les xarxes dels rails adjacents. La funció principal de la peixera ésmantenir l'alineació del carril, transmetre moments de flexió a través de la junta i proporcionar una continuïtat longitudinal limitadaalhora que permet una dilatació tèrmica controlada en via articulada.
Especificacions tècniques:
| Característica | Categoria | Detall específic / Característica | |
|---|---|---|---|
| Rol estructural principal | Enginyeria | Connector de biga flexible a les juntes del carril | |
| Propietat del material clau | Fabricació | Alta resistència a la fatiga i resistència a la fractura | |
| Enfoc de manteniment crític | Operatiu | Tensió i desgast dels cargols a les superfícies de contacte | |
| Aplicació primària moderna | Operatiu | Juntes aïllades, juntes de dilatació, zones de transició | |
| Eficiència de transferència de càrrega | Enginyeria | Continuïtat parcial (crea un "punt suau" a la pista) | |
| Mode d'error típic | Manteniment | Esquerdes per fatiga als forats dels cargols o desgast més enllà dels límits | |
| Evolució del disseny | Històric | Des de plaques planes senzilles fins a seccions compromeses contornades |
Perspectiva mecànica i d'instal·lació
Mecanisme de transferència de càrrega: Funciona com aconnector de biga flexibleque transfereix les càrregues de flexió vertical d'un extrem del carril a un altre mitjançant la cisalla dels cargols i la pressió del coixinet contra la xarxa del carril, reduint eficaçment l'envergadura no suportada a la unió.
Preservació de l'alineació: La superfície interior contorneadalocalitza i alinea positivamentels caps i les xarxes del rail, mantenint la geometria vertical i horitzontal correcta a través de la bretxa de la junta malgrat les càrregues dinàmiques de les rodes.
Disposició de continuïtat limitada: Proporcionacontinuïtat parcial però incompletaen comparació amb les juntes soldades. La rigidesa a la flexió de la peixera és significativament inferior a la del rail sòlid, creant un "punt suau" a la pista que experimenta un impacte dinàmic més elevat.
Perspectiva d'instal·lació, manteniment i integració de sistemes
- Consideracions d'enginyeria de superfícies: pot presentar-setractaments superficials especialitzatscom ara el granallat per induir tensions residuals de compressió, millorant la resistència a la fatiga en punts crítics de concentració de tensió com els forats de cargols.
- Tolerància dimensional: Requereixtoleràncies geomètriques ajustadesper a la concordança del perfil, l'alineació del forat i la planitud per garantir la transferència de càrrega adequada i evitar el desgast prematur o l'afluixament del cargol.
- Protocols de control de qualitat: subjecte aproves no-destructives (NDT) rigorosesinclosa la inspecció de partícules magnètiques o proves d'ultrasons per detectar defectes interns que podrien provocar una fallada en el servei-sobre càrrega cíclica.
