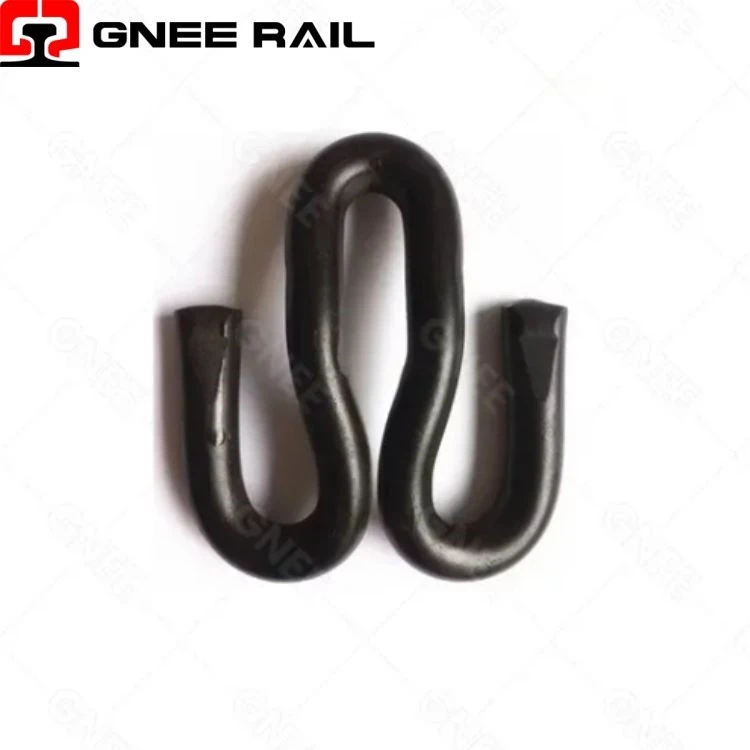

Clips ràpids d'acer al carboni

El clip de ferrocarril s'utilitza per subjectar els rails a la placa base subjacent juntament amb la travessa de formigó. S'utilitzen una varietat de diferents tipus de clips-resistents per subjectar els rails a la placa base subjacent o al Sleeper, un comú és el clip E, que té la forma d'un clip de paper gruixut. Un altre és la pinça de tensió SKL, que també és el tipus més utilitzat a tot el món. Altres com KPO Clamp i Nabla Clip, també utilitzats en diferents situacions.

Enviar la consulta

Xateja ara

Descripció

Paràmetres tècnics

↵Sistema de fixació de ferrocarril

Un clip ràpid de ferrocarril és unsistema de subjecció d'acer de molla pre{0}}captiuque integraclip, aïllant i bloc de calibre en una única unitat de tancament- únic entre tots els elements de fixació de rails com elnomés clip que requereix la inserció perpendicular directament en un model-a l'espatlla sense components separats, elúnic sistema de fixació muntat a la fàbrica i instal·lat com a cartutx complet en menys de 3 segons per maquinària automatitzada, i elnomés clip la càrrega del qual està determinada tant pel gruix del material com per una placa posterior d'elastòmer integrada en lloc del diàmetre de la barra sola.

Especificacions tècniques:

Característica	Descripció	Benefici	Restricció / Limitació
Disseny de cartutx captiu	Clip + aïllant + bloc de calibre pre-muntat	Muntatge del lloc zero; Instal·lació de 3 segons	Un sol component desgastat → substituir el cartutx sencer (4,20 €)
Inserció perpendicular	Instal·lat a 90 graus al carril per màquina automatitzada	1,2 km/dia renovació mecanitzada	La substitució manual requereixeina extractora; martell prohibit
Bloqueig d'espatlla re-entrant	Les potes del clip s'expandeixen a la cavitat socavada	Positive mechanical retention >12 kN	Shoulder wear >0,5 mm → risc d'expulsió;cal canviar la travessa
Ajust del bloc de calibre	Insercions PA66+30%GF intercanviables	Interval de –8 mm a +4 mm; Graons d'1,25 mm	Intercanvi de blocs de 6 a 8 minuts;no ajustable sota càrrega
Aïllant sobre-emmotllament	PA66 modelat directament a la punta del clip	Zero aïllants solts; ajust perfecte	Aïllant desgastat (0,3 mm/any) → clip sencer desballestat
Opció d'unió de coixinets	Coixinet unit a la travessa o clip	Elimina la marxa amb coixinets	Falla de la pastilla adherida → retirada completa del cartutx

Interval de rendiment:

Mandat d'inserció perpendicular- Fast Clip és elúnic fixador de rail instal·lat a 90 graus al rail, no lateralment. Les màquines de tall automatitzades porten entre 400 i 600 cartutxos; cicle d'inserció:2,8-3,5 segons per clip. Sense manipulació manual; Via renovada d'1,2 km per torn de 8 hores.

Verificació de tancament acústic- La instal·lació correcta produeix a"clic" metàl·lic distinta mesura que les cames de clip s'enganxen a l'espatlla socavada. Els micròfons-muntats a la màquina detecten aquesta signatura; l'absència activa la re-inserció automàtica. Verificació humana: prova de tracció 2–3 kN - sense moviment visible.

Zero-Parell, zero-retenció d'eines- A diferència de SKL (controlat-par) o E-Clip (accionat per martell-), Fast Clipno requereix cap eina després de la inserció. La retenció és per via purament mecànica-geometria entrant de l'espatlla. Sense relaxació de la tensió del cargol, sense risc de dany per martell.

Manteniment i perspectiva operativa

Re{0}}bloqueig de socavació entrant- L'espatlla Fast Clip contécavitat de falca invertida. Les potes del clip s'expandeixen a la retallada després de la inserció completa;reverse withdrawal force >12 kN. Això ésbloqueig mecànic positiu, no adherència de fricció. Cap altre sistema de clip utilitza aquest principi.
Incompatibilitat de l'apartat propi- La geometria de l'espatlla de Pandrol Fastclip éspropietari i protegit. Cap espatlla "universal" accepta tant Fast Clip com E-Clip/SKL. La conversió de la pista existent a Fast Clip requereixsubstitució de la travessa o insercions de conversió-injectades de resina- 18-25 € per lloc de fixació.
Tolerància Sensibilitat- Dimensió crítica:amplada de la boca de l'espatlla ±0,2 mm. Wear >0,5 mm → la retenció del clip baixa de 12 kN a 4 kN → expulsió del clip sota el tren. Detecció: regla d'acer de 50 mm a través de la boca. Substitució: travessa sencera (fosa-a l'espatlla) o inserció de conversió.
