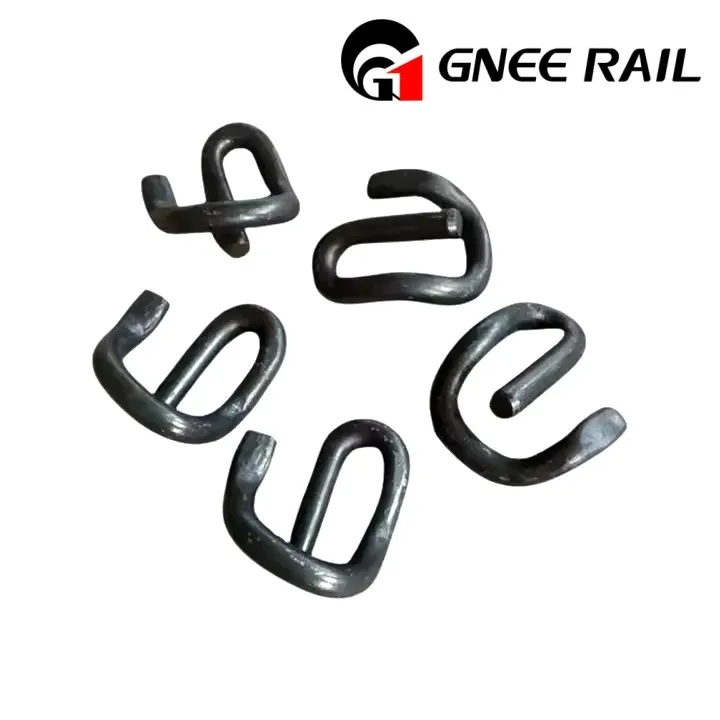

Clips de ferrocarril E19
Els clips de rail són components vitals que s'utilitzen per fixar els rails a la corbata o la placa base, garantint l'estabilitat i la seguretat de la via durant les operacions del tren. També coneguts com a clips de ferrocarril, clips de carril elàstics, clips de via i clips de travessa de ferrocarril, són essencials per mantenir l'ample de via adequat. Els clips de rail E19 es classifiquen com a part de la gamma de clips de rail de Pandrol i es classifiquen sota la classificació de tipus E. GNEE rail és un proveïdor de clips de ferrocarril fiable i professional, estem especialitzats en la fabricació de tot tipus de clips de ferrocarril com ara E1809, E2052, E1804, E2055, E2005 i E2006; SKL1, SKL12, SKL3, SKL14; PR309, PR401, PR85, PR601, etc. Tots els nostres productes de clips de rail compleixen els estàndards internacionals i es poden personalitzar. Si us plau, no dubteu a contactar amb nosaltres.
Especificació de clips de rail E19
| Element núm | Material | Diàmetre | Longitud del clip | Amplada del clip | Pes | HRC | Pressió | Prova de fatiga |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38 màx | 0.62 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| Clip ràpid-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| Clip ràpid-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| Clip ràpid-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
Especificació del material E19 Railway Clips
| Sèrie | Tipus | Duresa | Material | Vida de fatiga | Superfície |
| Clip de rail E | E1,E2,E3 | 44-48HRC | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.{60-0.9{0, Si:1.60-2 .00, Cr: Menor o igual a 0,35, P: Menor o igual a 0,03, S: Menor o igual a 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.{40-0.7{0, Si:1.40-1 .80,Cr:0.70-1.00 P: Menor o igual a 0,03, S: Menor o igual a 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Menor o igual a 0,35 P: Menor o igual a 0,03, S: Menor o igual a 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.{50-0.8{0, Si:1.50-1 ,80, P: Menor o igual a 0,03, S: Menor o igual a 0,03 |
Per Dia.18 són 3 milions de cicles sense trencar-se. Per Dia.20 són 5 milions de cicles sense trencar-se. |
Normal (oliat), negre d'òxid, pintura en color o segons el requisit del client. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| clip de Vossloh& Clip de rail forjat |
SKL1 | 42-47HRC | |||
| Clip de rail PR | PR309 | 44-48HRC | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| També podem fabricar clips de rail personalitzats seguint els vostres dibuixos o mostres! | |||||
