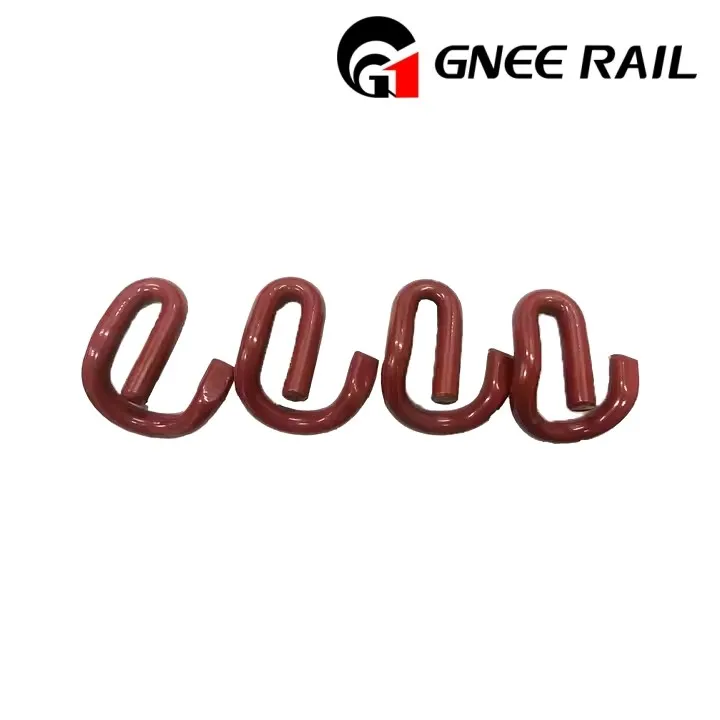

Clips de rail E1609
Un clip de ferrocarril (també conegut com a clip de ferrocarril, clip de ferrocarril elàstic, clip de via de ferrocarril, clip de ferrocarril o clip de travessa de ferrocarril) està dissenyat per subjectar de manera segura el carril a la corbata o la placa base, garantint l'alineació adequada de la via i la seguretat durant el viatge del tren. El clip de rail E1609, que forma part de la sèrie E-type de Pandrol, és una d'aquestes solucions. Com a fabricant experimentat i de confiança, ens especialitzem en la producció de tot tipus de clips de ferrocarril, inclosos E1809, E2052, E1804, E2055, E2005 i E2006. Estem compromesos amb la qualitat i ens adherim a les normes ISO9001. Hi ha solucions personalitzades disponibles. Contacta amb nosaltres per a més detalls.
Especificació de clips de rail E1609
| Element núm | Material | Diàmetre | Longitud del clip | Amplada del clip | Pes | HRC | Pressió | Prova de fatiga |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38 màx | 0.62 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| Clip ràpid-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| Clip ràpid-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| Clip ràpid-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
Especificació del material de clips de rail E1609
| Sèrie | Tipus | Duresa | Material | Vida de fatiga | Superfície |
| Clip de rail E | E1,E2,E3 | 44-48HRC | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.{60-0.9{0, Si:1.60-2 .00, Cr: Menor o igual a 0,35, P: Menor o igual a 0,03, S: Menor o igual a 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.{40-0.7{0, Si:1.40-1 .80,Cr:0.70-1.00 P: Menor o igual a 0,03, S: Menor o igual a 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Menor o igual a 0,35 P: Menor o igual a 0,03, S: Menor o igual a 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.{50-0.8{0, Si:1.50-1 ,80, P: Menor o igual a 0,03, S: Menor o igual a 0,03 |
Per Dia.18 són 3 milions de cicles sense trencar-se. Per Dia.20 són 5 milions de cicles sense trencar-se. |
Normal (oliat), negre d'òxid, pintura en color o segons el requisit del client. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| clip de Vossloh& Clip de rail forjat |
SKL1 | 42-47HRC | |||
| Clip de rail PR | PR309 | 44-48HRC | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| També podem fabricar clips de rail personalitzats seguint els vostres dibuixos o mostres! | |||||
