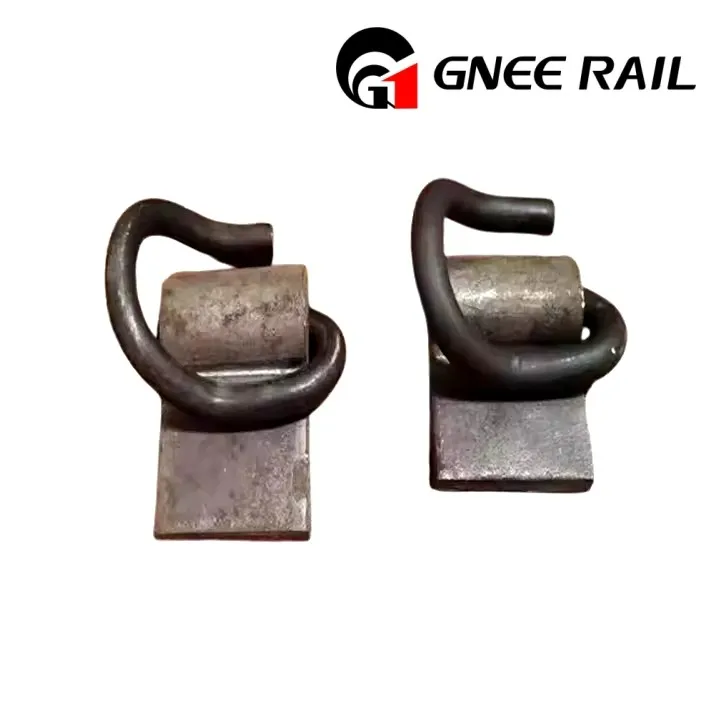

Clips de rail E20
Els clips de rail són components crucials per subjectar els rails a la corbata o la placa base, garantint l'estabilitat de la via i la seguretat de les operacions del tren. També conegudes com a clips de ferrocarril, clips de ferrocarril elàstics, clips de via i clips de travessa de ferrocarril, aquestes peces són essencials per mantenir l'ample de via correcte. Els clips de rail E20 formen part de la sèrie de clips de rail de Pandrol i es classifiquen dins de la gamma de tipus E. Com a proveïdor de confiança i professional, GNEE Rail s'especialitza en la fabricació de diferents clips de ferrocarril, inclosos models com E1809, E2052, E1804, E2055, E2005, E2006, SKL1, SKL12, SKL3, SKL14, PR309, PR309, PR4501, PR4501, PR401 16, Fast 1501, Fast1502, Fast 1508 i Fast 1600. Tots els nostres productes compleixen els estàndards internacionals i es poden personalitzar segons les vostres necessitats. Contacta amb nosaltres per a més informació.
Especificació E20 Rail Clips
| Element núm | Material | Diàmetre | Longitud del clip | Amplada del clip | Pes | HRC | Pressió | Prova de fatiga |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38 màx | 0.62 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| Clip ràpid-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| Clip ràpid-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| Clip ràpid-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
Especificació del material de clips de rail E20
| Sèrie | Tipus | Duresa | Material | Vida de fatiga | Superfície |
| Clip de rail E | E1,E2,E3 | 44-48HRC | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.{60-0.9{0, Si:1.60-2 .00, Cr: Menor o igual a 0,35, P: Menor o igual a 0,03, S: Menor o igual a 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.{40-0.7{0, Si:1.40-1 .80,Cr:0.70-1.00 P: Menor o igual a 0,03, S: Menor o igual a 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Menor o igual a 0,35 P: Menor o igual a 0,03, S: Menor o igual a 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.{50-0.8{0, Si:1.50-1 ,80, P: Menor o igual a 0,03, S: Menor o igual a 0,03 |
Per Dia.18 són 3 milions de cicles sense trencar-se. Per Dia.20 són 5 milions de cicles sense trencar-se. |
Normal (oliat), negre d'òxid, pintura en color o segons el requisit del client. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| clip de Vossloh& Clip de rail forjat |
SKL1 | 42-47HRC | |||
| Clip de rail PR | PR309 | 44-48HRC | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| També podem fabricar clips de rail personalitzats seguint els vostres dibuixos o mostres! | |||||
GNEE, el vostre fabricant fiable de clips de rail
Visita del client de GNEE per als clips Rail
GNEE Participació en Exposicions
