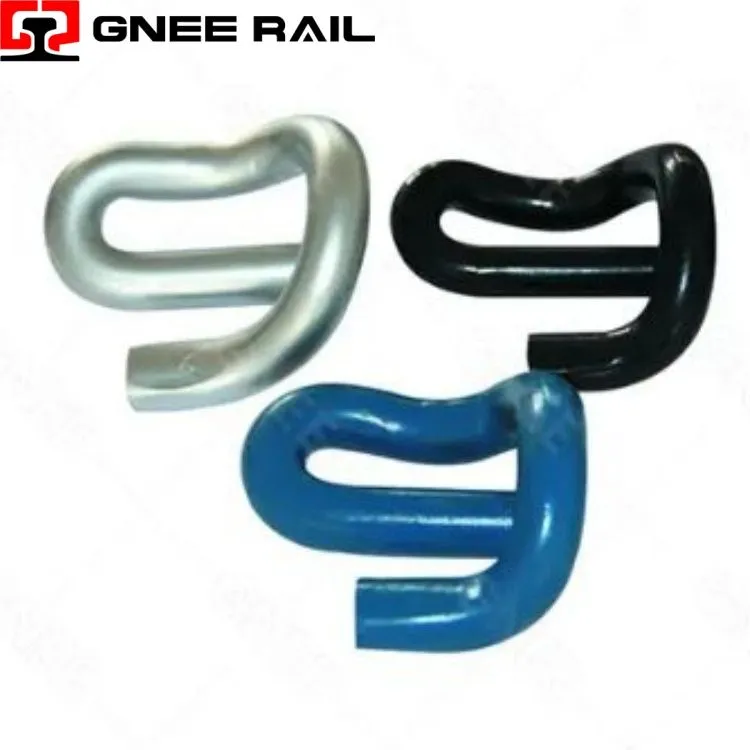

↵Sistema de fixació de rail e clip
Un clip E-de ferrocarril és adispositiu de fixació d'acer de molla tensadaque assegura el peu del rail a l'espatlla de la travessadeflexió elàstica i resistència a la torsió-únic entre els elements de fixació de rails per la sevaforça de tancament auto{0}ajustableque augmenta sota càrrega dinàmica, el seuinstal·lació d'un -componentno requereixen femelles, cargols o aïllants separats en forma bàsica, i el seugeometria de secció universalque s'adapta tant a travesses de formigó com d'acer en 30+ perfils de ferrocarril; malgrat la similitud visual, les variants de clip E-difereixen fonamentalmentdiàmetre de la barra, càrrega de puntera, classe de fatiga i protecció contra la corrosió, fent que la substitució creuada-estàndard sigui una de les principals causes de l'ampliació prematura del calibre.
Especificacions tècniques:
| Variant | Diàmetre de la barra | Càrrega nominal del peu | Desviació màxima | Idoneïtat del recobriment | Limitació diferenciada |
|---|---|---|---|---|---|
| PR601 | 18 mm | 7,5-8,5 kN | 12 mm | HDG, Dacromet | Només tren lleuger;<22.5t axle |
| PR401 | 20 mm | 9,0-10,5 kN | 15 mm | Dacromet, Geomet | HDG prohibit (risc de fragilitat) |
| FC1504 | 20 mm | 10,0-11,5 kN | 16 mm | Geomet, escates de zinc- | Transport pesat; 40t capaç |
| e2009 | 20 mm | 9,0 kN ± 0,5 | 14 mm | Òxid negre, Dacromet | estàndard xinès; espessor de web específic |
| Clip SKL-tipus E- | 18-20 mm | 12-18 kN | 10-14 mm | HDG (només inferior o igual a 18 mm) | No intercanviable amb les espatlles Pandrol |
| Acer inoxidable | 20 mm | 8,5-9,5 kN | 15 mm | No cal cap | grau 316L; 50+ anys de vida costanera; Un 30% més de cost |
Interval de rendiment:
Força la-proporcionalitat de càrrega– A diferència de les puntes de cargol amb força de subjecció fixa, E-càrrega de puntera del clipaugmenta un 15-25% sota el pas de les rodesa causa de la desviació del peu del carril. Aquesta acció d'-autoajustament resisteix la fluïdesa sota càrregues pesades per eixos.
Principi del feix de torsió– El clip funciona com a-barra de torsió pretessada, no una molla en voladís. La cama retorçada durant la instal·lació emmagatzema energia al radi de corba, no a la secció recta. Això distribueix la tensió i triplica la vida a la fatiga en comparació amb els dissenys en voladís.
Angle d'interacció de l'espatlla– El vector de força de tancament ésno vertical. La punta del peu entra en contacte amb el peu del rail a 38 graus -42 graus, creantcomponent horitzontalque pressiona el rail contra la cara de l'ample. Angle insuficient → desplaçament lateral; angle excessiu → aixeca els dits sota càrrega.
Manteniment i perspectiva operativa
- Òxid negre + oli– Cost més baix, vida útil de 3 a 8 anys en llast sec. La capa d'òxid proporcionasense protecció catòdica; un cop trencat, el metall base es corroeix a 0,1-0,2 mm/any. No apte per a túnels, costa o pista humida.
- Dacromet / Geomet- Vida útil de 12 a 20 anys.Recobriment de escates de zinc-alumini, 8-12 µm de gruix. Sense risc de fragilitat per hidrogen. Temperatura màxima de servei 300 graus (il·limitada per ferrocarril). Preferit per a trànsit mixt i d'alta-velocitat.
- -Galvanització per immersió en calent (HDG)- 25-40 anys de vida.Limitat al diàmetre de la barra Inferior o igual a 18 mm. La secció més gruixuda (20 mm) corre el risc de trencar-se durant la retirada del bany de zinc. L'especificació requereix proves d'impacte de mostres de producció.
↵Sistema de fixació de pinces de rail
Aquest informe ofereix un examen tècnic concís dels sistemes Railway Clamp, centrant-se en els seusFunció temporal/no-permanent, mecànica de transferència de càrrega-d'emergència i compatibilitat amb seccions de ferrocarril no-estàndards. L'anàlisi evita deliberadament la superposició amb les discussions anteriors sobre clips elàstics (E-Clip, SKL, Fastclip, Nabla), puntes de cargol o puntes de gossos. El focus aquí éspràctics i diferenciats: recuperació de descarrilaments, emergències de trencament de carrils i aplicacions de rails/ports de grua.
Especificacions tècniques:
| Variant | Aplicació primària | Compatibilitat de trams de ferrocarril | Mecanisme de subjecció | Característica visual diferenciada | Selecció err-comú |
|---|---|---|---|---|---|
| GTR-1/MCT (emergència) | Pont de trencament de ferrocarril | UIC54, UIC60, 115RE, 136RE | Placa de pont central + pinces de doble punta | La placa central llarga abasta fractura; configuració de quatre-perns | S'utilitza com a clip permanent (el parell-incorrecte requereix un re-torque setmanal) |
| Pinça de rail de grua (FPA/FPD) | Carrils de grua portuària/industrial | A100, A120, A150, ASCE 171/175 | Enganxament-de la mandíbula lateral del cap del rail | Capçal de rail de pinces, no peu; sense fixació de la travessa | Especificat per a la línia principal (contenció lateral insuficient) |
| Pinça d'articulació de blocs aïllats | Juntes de carril aïllades | UIC54, UIC60 | Plaques separadores dielèctriques + cargols de tensió | Capes d'aïllament de fibra de vidre/epoxi visibles | La pinça estàndard instal·lada-falla del circuit de senyal |
| Pinça de parada de l'amortidor (lliscant) | Absorció d'energia d'impacte | UIC54, UIC60 | Tensió de lliscament calibrada | Forats de cargol allargats; indicadors de desgast | Pinça fixa instal·lada-sense funció lliscant |
| Pinça de construcció temporal | Escenificació del contractista | Totes les-seccions inferiors planes | Forma d'U-simple + cargol central únic | Disseny minimalista; sense contorn de peu de ferrocarril | S'utilitza en pista permanent (danys en sagnat) |
Interval de rendiment:
Tancament d'emergència de trencament de ferrocarril (restabliment del trànsit):
Després d'un trencament del rail o una fallada de soldadura, s'apliquen pinces de tensió (per exemple, GTR-1, MCT) al lloc de la fractura.Capacitat de transferència de càrrega: 80-120 kNper parell de pinces. Restableix immediatament el pas de 20 km/h. La reparació permanent es realitza en 24-72 hores.
Recuperació de descarrilament i operacions de tornada de carril:
Les pinces asseguren els rails a les travesses durant la reposició de la grua. Evita el desplaçament de la via sota càrregues elevadores (fins a 200 tones). S'aplica a intervals de 2 m a través de la zona de descarrilament. S'elimina després que les rodes tornen al rail.
Manteniment i perspectiva operativa
- Velocitat d'instal·lació i eliminació (context d'emergència):
- Instal·lació manual de la pinça:30-60 segonsutilitzant una clau d'impacte o una presa de trinquet. Aplicació de la pinça hidràulica:15-20 segons. La velocitat és crítica-les finestres de possessió de trencament de ferrocarril tenen una mitjana de 45-60 minuts .
- Retenció de la tensió del cargol (re{0}}parell setmanal):
- Les pinces depenen de la força de subjecció del cargol, no de la geometria de la molla. Causes de la vibracióPèrdua de parell del 10-15% per setmanasota trànsit. Re-tornatge setmanal obligatori per a un ús continuat. Després de 4-6 setmanes, el risc d'enganxar el fil augmenta: les pinces s'eliminen i es fan servei .
