Descripció
Paràmetres tècnics
Sistema de fixació Rail E CLIP

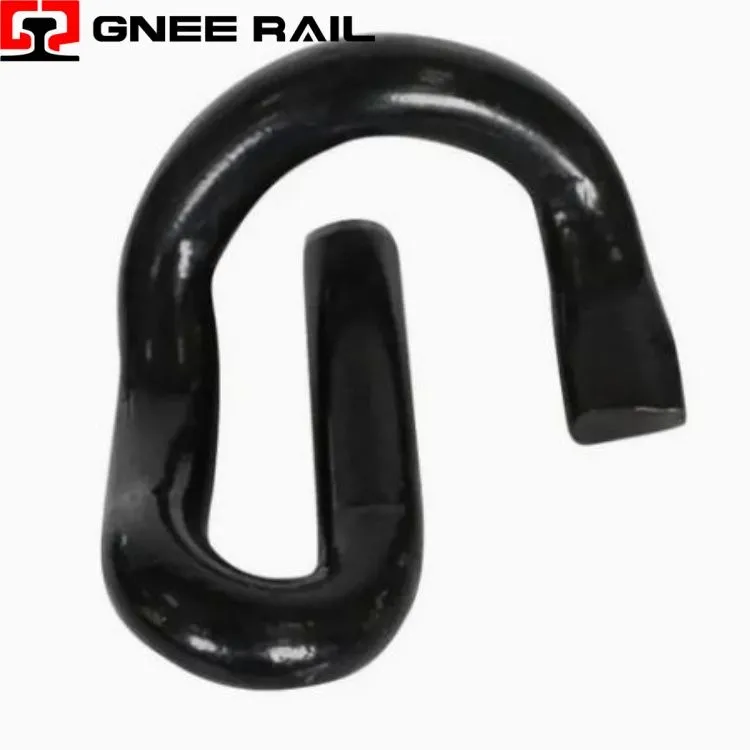

ElFerrocarril E-Clipés un component de fixació d'acer de molla dissenyat per fixar els rails a les travesses mitjançant una deflexió elàstica, caracteritzat per la seva forma "E" distintiva que proporciona tres-punts de contacte amb el peu del rail i la placa base. Fabricats amb aliatges d'acer de molla d'-alta qualitat, com ara 55Si7 o C60 (DIN 17221), aquests clips funcionen convertint les càrregues verticals de les rodes en deformacions elàstiques controlades, mantenint una força de subjecció constant alhora que absorbeixen impactes dinàmics.
Especificacions tècniques:
| Paràmetre | Deure estàndard | Transport pesat | Alta{0}velocitat | Resistent a la corrosió{0} |
|---|---|---|---|---|
| Grau del material | 55Si7 | 60Si2CrA | 60Si2MnA | Recobriment 55Si7 + |
| Diàmetre del filferro | 13 mm | 16 mm | 14 mm | 13 mm |
| Força de subjecció | 7,5-8,5 kN | 11,0–12,5 kN | 9,0-10,5 kN | 7,5-8,5 kN |
| Vida de fatiga | 3 milions de cicles | 5 milions de cicles | 4 milions de cicles | 3 milions de cicles |
| Duresa (HRC) | 40–44 | 44–48 | 42–46 | 40–44 |
| Tipus de recobriment | Òxid negre | Òxid negre + oli | Dacromet 320 | HDG/zinc-níquel |
| Interval de temperatura | -20 graus a +60 graus | -30 graus a +70 graus | -40 graus a +80 graus | -40 graus a +80 graus |
| Aplicació típica | Sucursals | Ferrocarrils de mineral de ferro | Corredors de passatgers | Seccions litorals/túnels |
Perspectiva d'instal·lació i manteniment:
- Sistema de contacte de tres-punts:El clip fa contacte amb el peu del rail en dos punts exteriors i la placa base a l'arc central, creant un patró de distribució de càrrega triangular estable.
- Geometria de distribució de tensions:La transició dels braços corbats es carreguen gradualment des de la interfície del carril fins als punts d'ancoratge del clip, minimitzant la concentració d'estrès en qualsevol lloc.
- Optimització del camí de desviació:La geometria "E" proporciona un camí de deflexió elàstic definit que evita la deformació plàstica fins i tot en condicions de sobrecàrrega repetides.
Manteniment i perspectiva operativa
- Precisió de conformació en calent:Les barres s'escalfen a 950-1050 graus i es formen en matrius progressius, amb un control de temperatura que garanteix un flux de material consistent sense defectes superficials.
- Perfils de refrigeració controlada:Els clips formats se sotmeten a un refredament controlat per evitar l'acumulació d'estrès residual que podria causar inestabilitat dimensional o fallada prematura.
- Inspecció dimensional automatitzada:Els sistemes òptics d'alta{0}}velocitat mesuren paràmetres crítics, com ara l'extensió de les cames (±0,5 mm), l'alçada de la corona i la simetria a velocitats superiors als 60 clips per minut.
Proveïdor Gnee Professional
