Descripció

Paràmetres tècnics

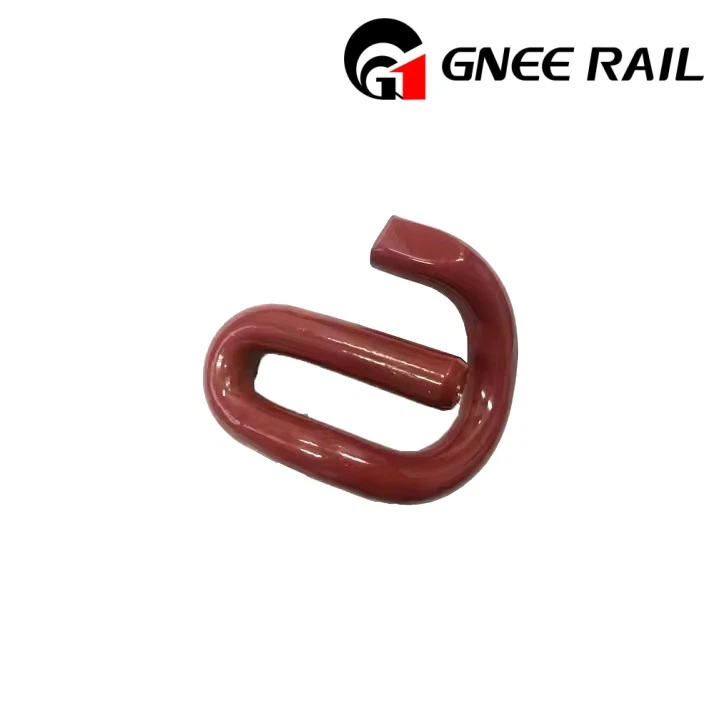

Clips de rail E1

El clip de ferrocarril també es coneix com a clip de ferrocarril, clip de ferrocarril elàstic, clip de via de ferrocarril, clip de ferrocarril o clip de travessa de ferrocarril, s'utilitza per subjectar de manera segura el carril a la corbata o la placa base, mantenint l'estabilitat de la via, l'ample adequat i la seguretat durant el tren. operacions. Els clips de rail E1 formen part de la gamma de clips de rail de Pandrol i pertanyen a la categoria de tipus E. Som un fabricant professional i de confiança de components ferroviaris, especialitzat en la producció de tot tipus de clips de ferrocarril, inclosos clips de tipus E com E1809, E2052, E1804, E2055, E2005 i E2006. Prioritzem la qualitat i ens assegurem que cada pas del nostre procés de producció s'adhereix als estrictes estàndards ISO9001, complint els requisits internacionals de qualitat. Hi ha opcions de personalització disponibles per adaptar-se a les vostres necessitats específiques. Si us plau, no dubti en contactar amb nosaltres per obtenir més informació.

Especificació de clips de rail E1

Element núm	Material	Diàmetre	Longitud del clip	Amplada del clip	Pes	HRC	Pressió	Prova de fatiga
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2001	60Si2Mn	ø18			0.6	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2007	60Si2Mn	ø18	105±5	38 màx	0.62	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR309	60Si2Mn	ø19	130		0.91	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR601	60Si2Mn	ø19			0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR415	60Si2Mn	ø20			0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR601	60Si2Mn	ø20				44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
DI	60Si2Mn	ø18	100±3			44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E18	60Si2Mn	ø18	100±3			44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E19	60Si2Mn	ø18	100±3			44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E20	60Si2Mn	ø18	100±3			44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
SKL12	60Si2Mn	ø13			0.53	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
Clip ràpid-1508	60Si2Mn	ø15			0.58	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
Clip ràpid-1501	60Si2Mn	ø15			0.58	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
Clip ràpid-16	60Si2Mn	ø16			0.6	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans

Especificació del material de clips de rail E1

Sèrie	Tipus	Duresa	Material	Vida de fatiga	Superfície
Clip de rail E	E1,E2,E3	44-48HRC	60Si2MnA: C:{{0}}.56-0.64, Mn:0.{60-0.9{0, Si:1.60-2 .00, Cr: Menor o igual a 0,35, P: Menor o igual a 0,03, S: Menor o igual a 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.{40-0.7{0, Si:1.40-1 .80,Cr:0.70-1.00 P: Menor o igual a 0,03, S: Menor o igual a 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Menor o igual a 0,35 P: Menor o igual a 0,03, S: Menor o igual a 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.{50-0.8{0, Si:1.50-1 ,80, P: Menor o igual a 0,03, S: Menor o igual a 0,03	Per Dia.18 són 3 milions de cicles sense trencar-se. Per Dia.20 són 5 milions de cicles sense trencar-se.	Normal (oliat), negre d'òxid, pintura en color o segons el requisit del client.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
clip de Vossloh& Clip de rail forjat	SKL1	42-47HRC
Clip de rail PR	PR309	44-48HRC
	PR401
	PR601
	PR85
També podem fabricar clips de rail personalitzats seguint els vostres dibuixos o mostres!
