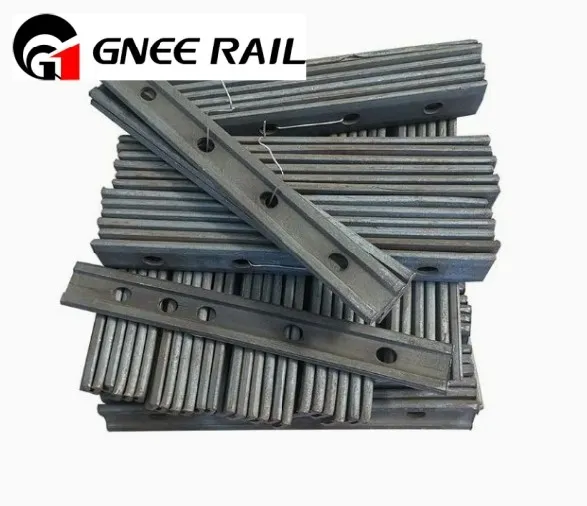

Plaques d'empalmament de rail estàndard BS
La placa d'empalmament de ferrocarril estàndard BS, també coneguda com a placa d'empalmament de ferrocarril britànic, BS Rail Fishplate, BS Track Splice Bar, BS Rail Connector Plate i British Rail Splice Bar, és un component vital en la infraestructura ferroviària dissenyada per connectar dues seccions adjacents de ferrocarril. Fabricades d'acord amb els estàndards establerts per la British Standards Institution (BSI), aquestes plaques d'empalmament garanteixen una qualitat i fiabilitat constants en diverses aplicacions ferroviàries. GNEE Rail subministra una línia completa de peixades de ferrocarril que compleixen diversos estàndards, inclosos els d'Amèrica, UIC, Alemanya, Austràlia i Àfrica. Hi ha solucions personalitzades disponibles per adaptar-se a les vostres necessitats. Contacta amb nosaltres per a més informació!
Paràmetres tècnics de la placa d'empalmament de ferrocarril estàndard BS
|
Producte |
Peixeta de ferrocarril estàndard BS (barra d'articulació) |
||||
|
Mida |
BS75R, BS80A, BS90A, BS100A, BS113A |
||||
|
Matèria Primera |
Grau d'acer xinès 40 # |
||||
|
C |
Mn |
Si |
S |
P |
|
|
0.27-0.48 |
Menor o igual a 0,94 |
0.38 |
Menor o igual a 0,058 |
Menor o igual a 0,058 |
|
|
Resistència a la tracció |
Rm: 550-650 MPa |
||||
|
Elongació |
A Superior o igual al 18% |
||||
|
Superfície |
Normal, negre d'òxid o altres segons els requisits |
||||
|
paquet |
Palet |
||||
|
Lliurament |
Depèn de l'ordre |
||||
Tipus de plaques d'empalmament de rail estàndard BS
|
Especificacions |
Longitud de la peixera de 4-perns (mm) | Longitud de la peixera de 6-perns (mm) | Diàmetre dels forats dels cargols a les plaques de peix (mm) | Pes calculat per parell (4 forats) (kg) |
Pes calculat per parell (6 forats) (kg) |
|
BS50 "O" |
406.4 | 609.6 | 20.64 | 6.68 |
10.14 |
|
BS60A |
406.4 | 609.6 | 20.64 | 9.84 |
14.76 |
|
BS60R |
406.4 | 609.6 | 20.64 | 8.75 |
13.14 |
|
BS70A |
406.4 | 609.6 | 23.81 | 11.10 |
16.65 |
|
BS75A |
406.4 | 609.6 | 23.81 | 11.82 |
17.73 |
|
BS75R |
406.4 | 609.6 | 23.81 | 10.95 |
16.42 |
|
BS80A |
406.4 | 609.6 | 23.81 | 13.15 |
19.72 |
|
BS80R |
406.4 | 609.6 | 23.81 | 11.92 |
17.89 |
|
BS90A |
457.2 | 685.8 | 26.99 | 17.49 |
26.23 |
|
BS95A |
457.2 | 685.8 | 26.99 | 18.71 |
28.05 |
|
BS100A |
457.2 | 685.8 | 26.99 | 19.96 |
29.94 |
|
BS110A |
508 | 914.4 | 26.99 | 30.11 |
54.64 |
|
BS113A |
507 | 914 | 27 | 30.11 |
54.64 |
Taller de plaques d'empalmament de carril estàndard BS
