Descripció
Paràmetres tècnics

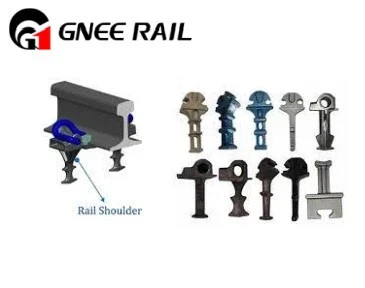

Espatlles ferroviàries ferroviàries
| Paràmetre | Especificació |
|---|---|
| Nom del producte | Espatlla, placa base o placa única |
| Funció primària | 1. Manteniu la inclinació del ferrocarril: manté el ferrocarril correcte (normalment 1:40 o 1:20). 2. Càrrega de transferència: distribueix la immensa càrrega del carril a una zona més àmplia del dormidor. 3. Fixes segures: proporciona punts o espatlles ancorades per a clips ferroviaris i altres components de fixació. |
| Adormit compatible | Principalment dormidors de formigó (pre - formigó estressat, BI - bloc). També s’utilitza en dormitoris d’acer i dormitoris de fusta (en aquest cas, sovint s’anomena “placa d’empat”). |
| Material | Ferro dúctil (ferro de grafit esferoidal), ferro colat maleable o acer forjat. |
| Tractament superficial | 1. Pintura bituminosa / pintura negra 2. Recobriment epoxi 3. Metallització de zinc |
Tipus comuns de les espatlles ferroviàries
| Tipus d’espatlla | Imatge | Característiques clau | Sistema comú |
|---|---|---|---|
| Espatlla Pandrol | (Inclou un perfil corbat per al clip de PR) | Té una "mandíbula" que sosté el clip Pandrol PR. Pot utilitzar una inserció d’espatlla per ajustar -se bé. | Pandrol |
| Espatlla NABLA (SKL) | (Té un bloc central amb cares inclinades) | El clip Nabla descansa i pivota contra les cares inclinades de l'espatlla. | Skl, Vossloh |
| Fast - espatlla de clip | (Sovint un bloc senzill i robust) | Dissenyat per al clip Fast - que es pressiona sobre el peu del ferrocarril i sobre l'espatlla. | Sèrie Vossloh 300 |
| E - espatlla de clip | (Presenta una ranura específica per a la cama del clip E -) | L'espatlla proporciona el punt de palanquejament de l'acció de subjecció E -. | Sistemes CRTS xinesos |
GNEE - Proveïdor professional
