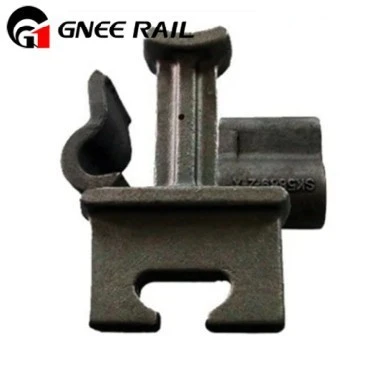

↵Sistema de fixació d'espatlles de rail
El Railway Shoulder és un component d'interfície dissenyat amb precisió en els sistemes moderns de subjecció del rail, situat entre el clip de fixació del rail i la travessa (formigó o fusta) o la placa base. Fabricat principalment amb ferro dúctil-d'alta resistència, compostos polimèrics o acer forjat, compleix múltiples funcions crítiques: proporciona un punt de reacció definit i rígid per al clip de fixació, transfereix i distribueix les càrregues laterals i verticals des del rail al travessa, garanteix una inclinació correcta del rail (normalment 1:40 o 1:40), i ajuda a mantenir la via precisa. El seu disseny, material i toleràncies són integrals per al rendiment, l'estabilitat i la longevitat de tot el conjunt de fixació del carril.
Especificacions tècniques:
| Aspecte | Espatlla de ferro dúctil | Espatlla composta de polímer | Espatlla de la placa base integrada | |
|---|---|---|---|---|
| Material primari | Ferro dúctil (p. ex., EN-GJS-500-7) | -Poliamida reforçada amb fibra de vidre (p. ex., PA66-GF30) | Acer forjat o ferro colat d'-alta resistència | |
| Avantatge clau d'utilitat | Alta resistència, durabilitat i rendibilitat{0}}per a vies llastrades de la línia principal. | Aïllament elèctric inherent, lleuger, lliure de corrosió-. | Màxima estabilitat i distribució de càrrega per a camins pesats-o lloses. | |
| Sistema de subjecció típic | Pandrol Fastclip, Vossloh W-14, tipus puny | Vossloh SKL, sistemes de fixació directa tipus Nabla- | Sistemes de carrils de lloses encastats o per a treballs pesats-dedicats | |
| Mètode de producció | fosa de sorra de precisió + mecanitzat | Emmotllament per injecció | Forja o fosa + Mecanitzat de precisió | |
| Focus de manteniment | Detecció d'esquerdes, control de corrosió, mesura de desgast. | Comprovació d'esquerdes / fragilitat, avaluació de la degradació UV, integritat del seient. | Estanquitat dels cargols, corrosió a les soldadures/connexions, desgast. | |
| Pes i maneig | Pesat (2-4 kg) | Lleuger (0,5-1,5 kg) | Molt pesat (integrat a la placa base completa) | |
| Aïllament elèctric | Requereix components aïllants separats. | Proporciona un aïllament inherent. | Requereix coixinets/conjunts aïllants. |
Perspectiva funcional i d'enginyeria
Retenció de calibre i distribució de càrrega lateral:Actua com a parada lateral del rail, contribuint directament a la retenció de l'ample transferint les forces laterals del rail a través del clip a la travessa d'una manera controlada.
Activador de compatibilitat del sistema:Dissenyat com a component clau d'un sistema de fixació específic (per exemple, Pandrol Fastclip, Vossloh SKL), la seva geometria està dissenyada per funcionar exclusivament amb el seu tipus de clip, aïllant i travessa coincidents.
Protecció del medi ambient:En vies de llast, sovint ajuda a formar una barrera que evita que les pedres de llast interfereixin amb el funcionament del clip alhora que permeten el drenatge.
Manteniment i perspectiva operativa
- Control de la dimensió crítica i la tolerància:Les característiques clau com la ranura del clip-seient, l'angle d'inclinació del coixinet del rail- (per a la inclinació) i qualsevol puntes d'ubicació s'han de subjectar amb toleràncies estrictes (sovint ±0,2 mm) per garantir la coherència del rendiment-ample del sistema.
- Tractament superficial i acabat:Les espatlles de metall fos se sotmeten a un mecanitzat de superfícies de contacte crítiques i estan protegides amb recobriments com ara la galvanització en calent-o la pintura epoxi. Les espatlles de polímer poden tenir agents d'alliberament-de motlle i les superfícies texturades.
- Proves no-destructives (NDT):A causa del seu paper crític de seguretat-, les espatlles metàl·liques acabades sovint estan subjectes a una inspecció del 100% per detectar defectes interns mitjançant mètodes com ara les proves de partícules magnètiques.
