Descripció
Paràmetres tècnics

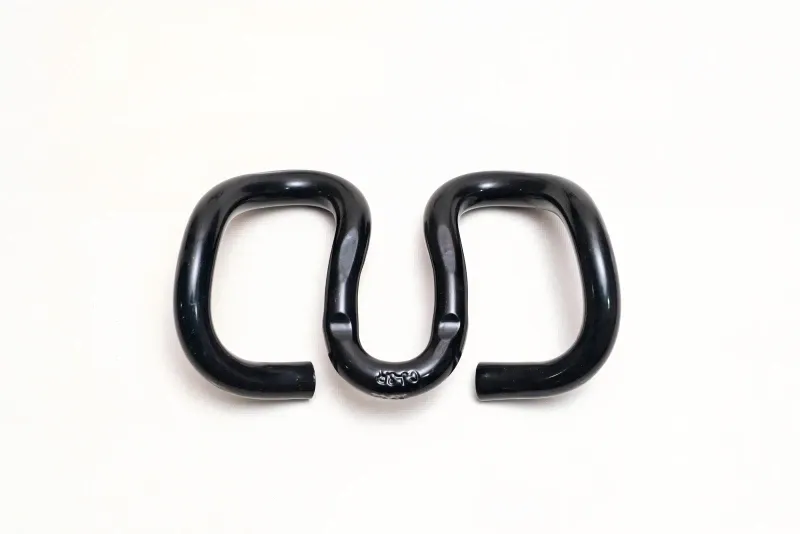

Railway SKL Clip - Fitxa tècnica (versió alternativa)
| Característica | Especificació |
|---|---|
| Nom del producte | Clip de molla de ferrocarril tipus SKL / fixació elàstica |
| Tipus genèric | Clip de molla de torsió |
| Funció primària | Per subjectar el rail a la placa base, mantingueu l'ample del rail i proporcioneu una força de subjecció constant. |
| Aplicació | S'utilitza en vies llastrades convencionals, desviaments (interruptors i encreuaments) i revestiments industrials. |
| Grau del material | 60Si2MnA (Spring Steel) per GB/T 1222, o SUP-7 per JIS, o equivalent. |
| Tractament superficial | Recobriment d'òxid negre(per a ús general) ogalvanitzat groc(per millorar la resistència a la corrosió). |
| Característiques clau | • Estructura simple • Fàcil instal·lació i extracció • Força de subjecció fiable • Cost-efectiu |
| Parell d'instal·lació | 100 - 120 N·m (com a referència, utilitzant una clau anglesa manual). |
| Força de subjecció (típica) | 7.5 - 9.5 kN (varia segons la secció del carril i els requisits de disseny). |
| Seccions de ferrocarril aplicables | 50 kg/m, 60 kg/m (UIC 54, UIC 60), i altres trams comuns. |
Comparació amb altres tipus de clip
| Tipus de clip | Mecanisme | Avantatges | Cas d'ús típic |
|---|---|---|---|
| Clip SKL (molla de torsió) | Palanquejament i torsió | Simple, robust, de baix cost i fàcil manteniment. | Línies convencionals, revestiments |
| Clip Nabla (p. ex., SKL12) | Tensió i flexió | Major força de subjecció, anti{0}}afluixament superior. | Tren d'alta-velocitat, transport pesat |
| Fastclip (p. ex., Pandrol) | Compressió i primavera | Sense necessitat de cargols, instal·lació ràpida, bona elasticitat. | Trànsit mixt, transport públic |
| W-clip | Tensió i flexió | Forma senzilla, molt baix cost. | Tren lleuger, vies industrials |
