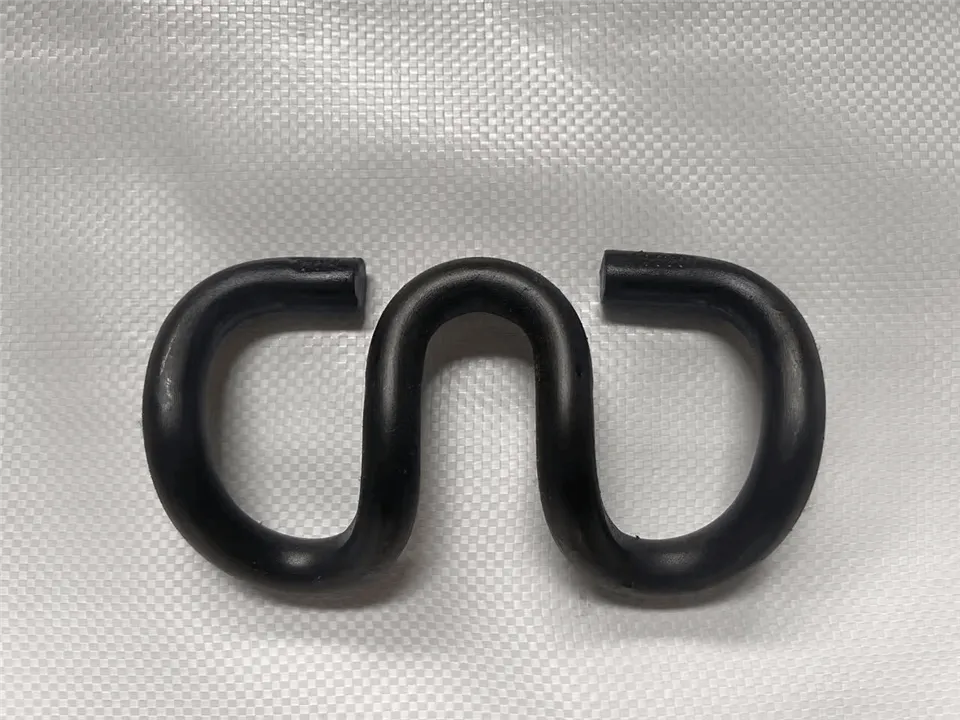

Clips de ferrocarril SKL
|
Model |
Material |
Tractament superficial |
Escenari i ferrocarril aplicables |
Ajust de calibre |
Resistència longitudinal |
Fixacions a joc |
Normes de compliment |
|
SKL 12 |
50CrVA |
Electro{0}}galvanització (més o igual a 25 μm) |
Tramvia urbà (rail de 30 kg/m, baixa-velocitat) |
± 4 mm |
Menor o igual a 8 kN/m |
Pern M8 + rentadora plana |
EN 13481-4, CJ/T 527 |
|
SKL 14 |
60Si2MnA |
Galvanització per immersió-calent (més o igual a 85 μm) |
Càrrega regional (43–50 kg/m per ferrocarril) |
-8-+4mm |
12-18 kN/m |
Pern M10 + Arandela de bloqueig |
EN 13481-3, GB/T 13489 |
|
SKL 15-HD |
55SiMnVB |
Dacromet (Major o igual a 8μm) + zincat |
Mineria de transport pesat-(60-75 kg/m de ferrocarril) |
-10-+6mm |
Superior o igual a 20 kN/m |
Pern M12 + Arandela de molla |
AREMA 10, GB/T 13489 |
|
SKL 20-HS |
60Si2CrVA |
Dacromet + segellador (més o igual a 10 μm) |
Tren d'alta-velocitat (més o igual a 250 km/h, tren de 60 kg/m) |
-6-+4mm |
15-22 kN/m |
Cargol M14 + femella de bloqueig |
TB/T 3562, EN 13481-2 |
Llista pràctica d'inspecció de qualitat per a clips SKL de ferrocarril
|
Element d'inspecció |
Mètode de prova |
Criteri d'aprovat/no apte |
Pla de mostreig |
Eina/Referència |
|
Autenticitat material |
PMI portàtil (C/Si/Mn) |
C: 0,56–0,64% (60Si2MnA); Si: 1,50–2,00% |
3 unitats/lot |
Analitzador PMI portàtil |
|
Duresa i tenacitat |
Tester Rockwell + Prova d'impacte |
Duresa: ± 2 HRC de rang; Energia d'impacte Major o igual a 80J/cm² |
5 unitats/lot |
Tester Rockwell, provador d'impacte |
|
Precisió dimensional |
Calibre digital + bloc de calibre |
Diàmetre: ± 0,2 mm; Gruix de la punta: ± 0,3 mm |
10 unitats/lot |
Calibre digital de 0,01 mm |
|
Defectes superficials |
Visual + 10× Lupa |
Sense esquerdes/rebaves; Peeling del recobriment Menys o igual a 2 mm²; Òxid Menor o igual al grau A |
100% inspecció |
Lupa 10 ×, GB/T 15519 |
|
Estabilitat de la força de subjecció |
Provador de força dinàmica |
No Major o igual al 10% de pèrdua després de 1000 cicles |
2 unitats/lot |
Comprovador dinàmic de la força de tancament |
|
Integritat de l'embalatge |
Simulació de vibracions |
Sense danys al recobriment després d'una vibració de 1500 Hz |
3 paquets/lot |
Banc de proves de vibracions |
gnee-proveïdor professional
