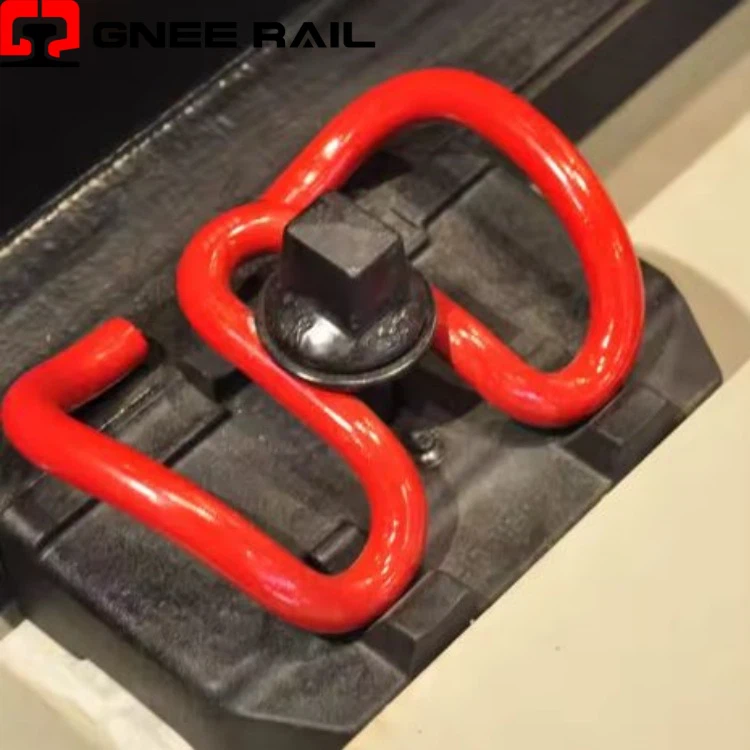

Sistema de fixació del clip SKL del carril
Els clips Railway SKL són elements de fixació elàstics d'alt rendiment-fabricats amb acer de molla amb una configuració distintiva en forma d'omega-, dissenyats per proporcionar una càrrega constant a través dels sistemes de fixació-de cargol. Aquests clips funcionen com a component de tensió dins de conjunts complets de fixació de rails, treballant conjuntament amb plaques de guia angulades i coixinets de rails per mantenir la geometria de la via mentre absorbeixen les forces dinàmiques dels trens que passen.
Especificacions tècniques:
| Tipus de clip | Diàmetre | Càrrega dels peus | Velocitat d'aplicació |
|---|---|---|---|
| SKL 12 | 13 mm | 9 kN | Fins a 200 km/h |
| SKL 14 | 14 mm | 11 kN | Fins a 250 km/h |
| SKL 15 | 15 mm | 13 kN | Fins a 300 km/h |
| SKL 24 | 16 mm | 15 kN | Transport pesat |
| Material | 38Si7/51CrV4 | Tractament tèrmic | Revestiment anticorrosió |
| Estàndard | UIC 864 | EN 13146 | AREMA Capítol 30 |
Perspectiva d'instal·lació i manteniment:
- S'aplica amb eines d'accionament de cargol-manuals o mecàniques
- La deflexió durant la instal·lació indica la força de subjecció correcta
- La inspecció visual de l'espai dels peus confirma la col·locació correcta
- Extraïble sense danyar els components de la via adjacent
- -Preestablert a les travesses per a la posada accelerada de la via
Manteniment i perspectiva operativa
- Relació de desviació de càrrega-lineal dins del rang de treball
- El bucle central distribueix l'estrès uniformement al cos del clip
- Manté la càrrega especificada després de milions de cicles de càrrega
- S'adapta a l'aixecament del carril-fins a 3 mm sense muntatge permanent
- Proporciona una retenció elàstica tant per a forces verticals com laterals
Proveïdor Gnee Professional
