Descripció
Paràmetres tècnics

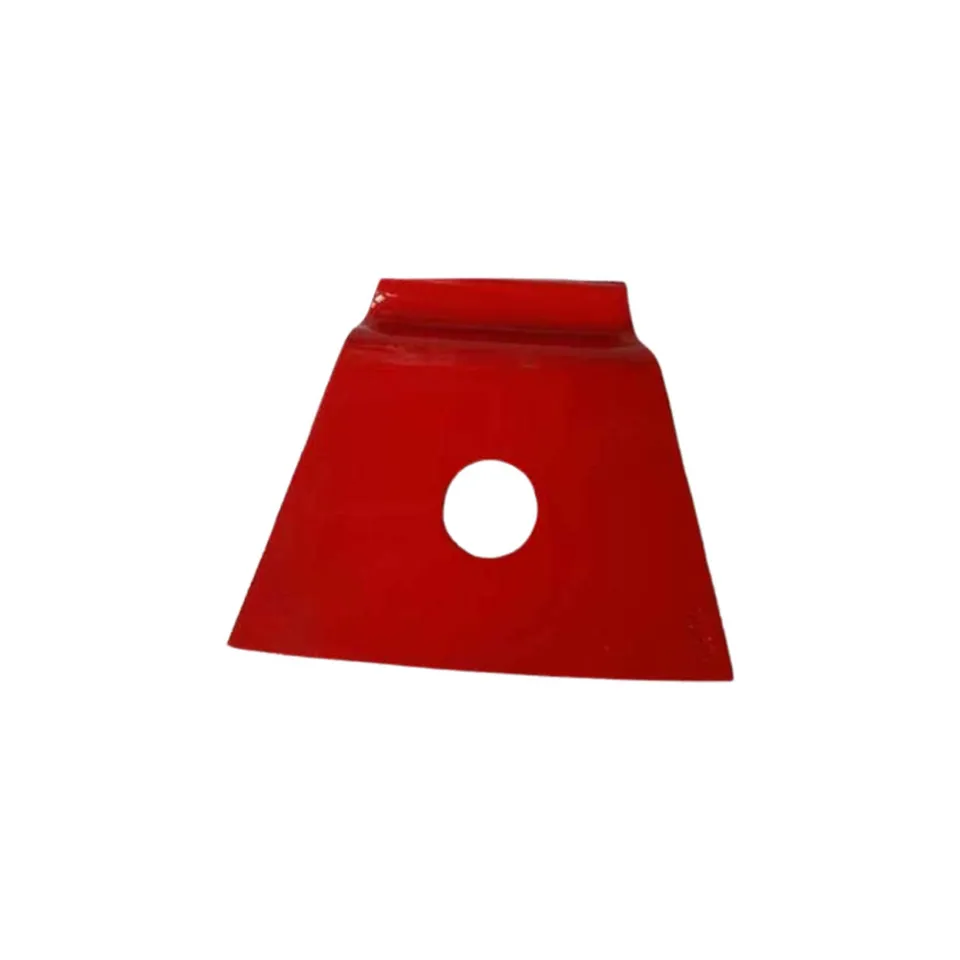

Railway Nabla Clips - Especificacions estructurals i materials
| Model | Diàmetre del filferro | Durada de treball | Alçada de treball | Material bàsic | Duresa | Força nominal de subjecció | Tractament superficial | Pes |
|---|---|---|---|---|---|---|---|---|
| Nabla-N14 | 14 mm | 85 ± 2 mm | 35 ± 1 mm | 60Si2MnA | 43–47 HRC | 7-9 kN | Galvanització per immersió en calent (80 μm) | 0,36 kg/pc |
| Nabla-N16 | 16 mm | 92 ± 2 mm | 39 ± 1 mm | 55SiMnVB | 44–48 HRC | 9-11 kN | Recobriment Dacromet (12μm) | 0,51 kg/pc |
| Nabla-N18 | 18 mm | 100 ± 2 mm | 43 ± 1 mm | 60Si2CrNiA | 45–49 HRC | 11-13 kN | Revestiment d'aliatge de Zn-Al (60μm) | 0,67 kg/pc |
| Nabla-N20 | 20 mm | 108 ± 2 mm | 47 ± 1 mm | 65 Mn | 42–46 HRC | 13-15 kN | Recobriment en pols epoxi (50μm) | 0,84 kg/pc |
| Nabla-N12-Ins | 12 mm | 78 ± 2 mm | 31 ± 1 mm | Capa d'aïllament 38Si7 + PA66 | 40–44 HRC | 5-7 kN | Recobriment d'aïllament elèctric (45μm) | 0,28 kg/pc |
Railway Nabla Clips - Compatibilitat d'aplicacions i validació del rendiment
| Model Clip Nabla | Accessoris d'instal·lació a joc | Element d'inspecció | Criteri d'acceptació | Eina d'inspecció |
|---|---|---|---|---|
| Nabla-M14 | Cargol hexagonal M16 (longitud 50 mm) + rentadora plana (φ16 × 30 × 2 mm) | Força de subjecció | 7-9 kN | Clau dinamométrica (precisió ± 3%) |
| Nabla-M16 | Cargol hexagonal M18 (longitud 55 mm) + rentadora de molla (φ18 × 34 × 3 mm) | Gruix del recobriment superficial | Major o igual a 12 μm (Dacromet) | Calibre de gruix magnètic |
| Nabla-M18 | Cargol hexagonal M20 (longitud 60 mm) + arandela de bloqueig (φ20 × 38 × 4 mm) | Desviació de l'alçada de treball | ± 1 mm | Calibre Vernier (precisió 0,02 mm) |
| Nabla-M20 | Cargol hexagonal M22 (longitud 65 mm) + rentadora d'aïllament (φ22 × 42 × 5 mm) | Resistència d'aïllament (tipus aïllat) | Major o igual a 10⁸ Ω | Comprovador de resistència d'aïllament |
| Nabla-Ins12 | Cargol hexagonal M14 (longitud 45 mm) + funda d'aïllament PA66 | Prova de fatiga (1,2 × càrrega nominal) | Cap fractura després de 3×10⁶ cicles | Màquina de prova de fatiga |
