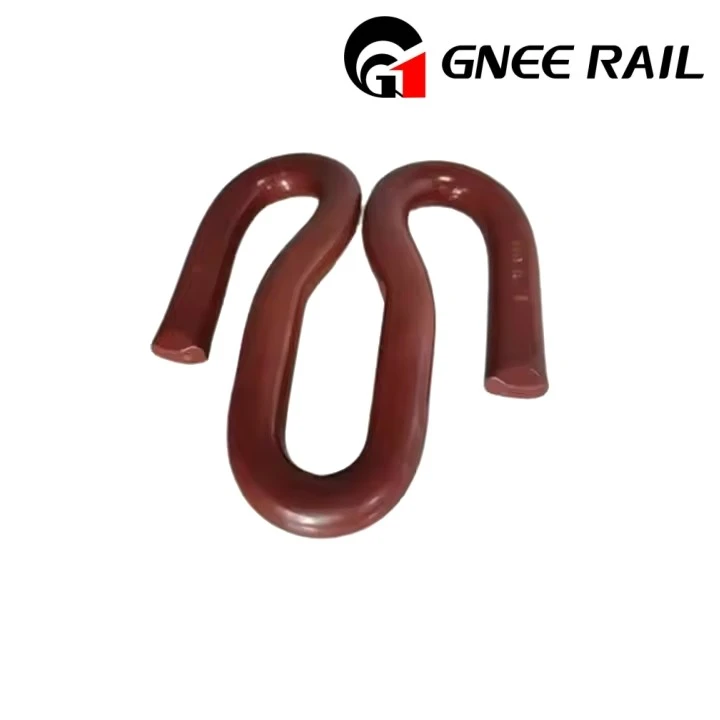

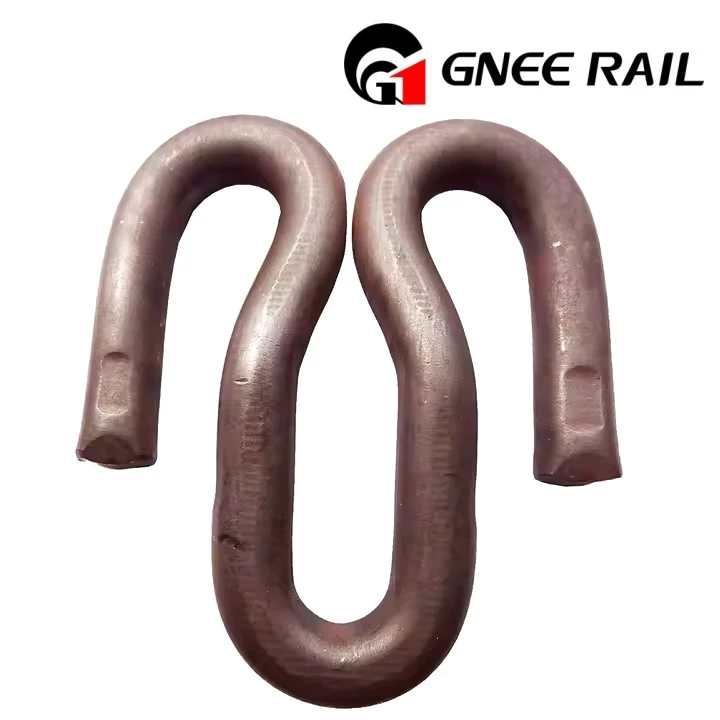

Seguiment de clips ràpids 1502
El sistema Fast Clip de Pandrol és àmpliament considerat com una innovació superior en tecnologia de fixació de rails. El Rail Fast Clip 1502 de GNEE Rail proporciona una solució d'alta elasticitat i sense cargols, que ofereix una resistència a les vibracions, estabilitat i durabilitat excepcionals per a les connexions de rail a travessa. Aquest sistema millora l'eficiència de la construcció de les vies alhora que redueix els costos de manteniment. També subministrem una gamma de clips ràpids, com ara Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600 i 1605, juntament amb sistemes com Pandrol E Clip, SKL Clip, KPO Clamp, Nabla Clip i Deenik. Clip. Tots els productes s'ajusten als estàndards internacionals i es poden personalitzar. Contacta amb nosaltres per a consultes!
Especificació del sistema Track Fast Clip
| No. | Ítem | Índex de rendiment |
| 1 | Tipus de carril aplicat | Carril d'acer estàndard GB de 60 kg |
| 2 | Ample de ferrocarril | 1435 mm |
| 3 | Desnivell inferior del carril | El pendent inferior del carril 1:40 es col·loca a la travessa del ferrocarril |
| 4 | Resistència longitudinal de rails | En general, la resistència longitudinal de cada conjunt de fixació i rails és superior a 9 kN; |
| 5 | Elasticitat del sistema de fixació del carril | El coixinet del carril té una rigidesa estàtica de 50 a 70 kN/mm. |
| 6 | Rendiment a la fatiga | Després de 3 milions de cicles de càrrega, el sistema de fixació no té cap dany i la pressió de la sivella canvia és inferior al 20%; la resistència longitudinal dels canvis de carril és inferior al 20%; la rigidesa estàtica dels canvis de l'articulació és inferior al 25%. |
| 7 | Resistència d'aïllament | El sistema de fixació s'ha provat segons EN13146-5 i la resistència d'aïllament entre els dos rails és superior a 5 kΩ. |
| 8 | Condicions ambientals dures | El sistema de fixació es pot desmuntar correctament amb una eina de desmuntatge manual després de la prova d'esprai de sal de 300 hores descrita a EN13146-6. |
| 9 | Quantitat d'ajust entre l'esquerra i la dreta del rail | L'ajust de la posició esquerra i dreta del carril d'un sol fil: -4~+2mm; Ajust de l'ample del carril: -8 ~ +4mm, el nivell d'ajust és d'1 mm. |
| 10 | Posició d'alçada del carril | La quantitat d'ajust és de 0mm. |
| 11 | Pressió de la sivella i rang de molla | Barra de molla tipus FC1504: la pressió de la sivella és de 10 kN, el rang de molla és de 12 mm; Barra de molla tipus FC1306: la pressió de la sivella és de 3 kN. |
| 12 | Resistència a la tracció de les peces encastades | La resistència a la tracció del seient de ferro incrustat a la travessa del ferrocarril no és inferior a 60 kN. |
Track Fast Clip 16 paràmetres tècnics
| Element núm | Material | Diàmetre | Longitud del clip | Amplada del clip | Pes | HRC | Pressió | Prova de fatiga |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38 màx | 0.62 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | |
| Clip ràpid-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| Clip ràpid-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans | ||
| Clip ràpid-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Superior o igual a 9,5 KN | 5000000 vegades sense descans |
