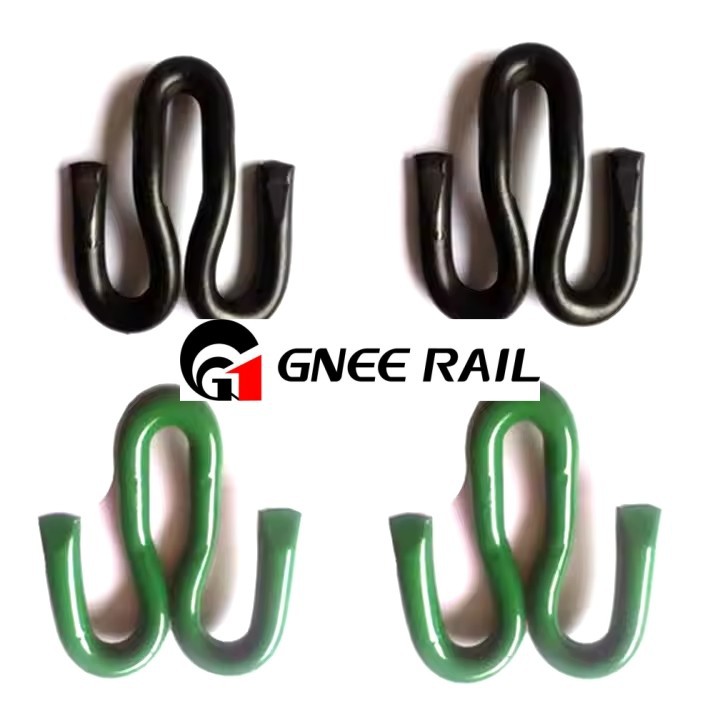

Seguiu Fast Clips 1500

Reconegut pel seu disseny avançat, el sistema Fast Clip de Pandrol és líder en tecnologia moderna de fixació de rails. El Fast Clip 1500 de GNEE Rail ofereix una instal·lació segura amb el seu disseny sense cargols i d'alta elasticitat, que ofereix una excel·lent estabilitat i resistència a les vibracions per a les connexions de rail a travessa. Aquest sistema és perfecte per a una construcció eficient i rendible de pistes amb un manteniment mínim. GNEE Rail ofereix una àmplia gamma de clips ràpids, com ara Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600 i 1605, així com altres sistemes de fixació com Pandrol E Clip, SKL Clip, KPO Clamp. , Nabla Clip i Deenik Clip. Tots els nostres productes compleixen els estàndards internacionals i es poden personalitzar. No dubteu a posar-vos en contacte amb nosaltres avui per a les vostres necessitats de fixació de rails!

fast rail clip

Especificació del sistema Track Fast Clip

No.	Ítem	Índex de rendiment
1	Tipus de carril aplicat	Carril d'acer estàndard GB de 60 kg
2	Ample de ferrocarril	1435 mm
3	Desnivell inferior del carril	El pendent inferior del carril 1:40 es col·loca a la travessa del ferrocarril
4	Resistència longitudinal de rails	En general, la resistència longitudinal de cada conjunt de fixació i rails és superior a 9 kN;
5	Elasticitat del sistema de fixació del carril	El coixinet del carril té una rigidesa estàtica de 50 a 70 kN/mm.
6	Rendiment a la fatiga	Després de 3 milions de cicles de càrrega, el sistema de fixació no té cap dany i la pressió de la sivella canvia és inferior al 20%; la resistència longitudinal dels canvis de carril és inferior al 20%; la rigidesa estàtica dels canvis de l'articulació és inferior al 25%.
7	Resistència d'aïllament	El sistema de fixació s'ha provat segons EN13146-5 i la resistència d'aïllament entre els dos rails és superior a 5 kΩ.
8	Condicions ambientals dures	El sistema de fixació es pot desmuntar correctament amb una eina de desmuntatge manual després de la prova d'esprai de sal de 300 hores descrita a EN13146-6.
9	Quantitat d'ajust entre l'esquerra i la dreta del rail	L'ajust de la posició esquerra i dreta del carril d'un sol fil: -4~+2mm; Ajust de l'ample del carril: -8 ~ +4mm, el nivell d'ajust és d'1 mm.
10	Posició d'alçada del carril	La quantitat d'ajust és de 0mm.
11	Pressió de la sivella i rang de molla	Barra de molla tipus FC1504: la pressió de la sivella és de 10 kN, el rang de molla és de 12 mm; Barra de molla tipus FC1306: la pressió de la sivella és de 3 kN.
12	Resistència a la tracció de les peces encastades	La resistència a la tracció del seient de ferro incrustat a la travessa del ferrocarril no és inferior a 60 kN.

Track Fast Clip 1500 paràmetres tècnics

Element núm	Material	Diàmetre	Longitud del clip	Amplada del clip	Pes	HRC	Pressió	Prova de fatiga
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2001	60Si2Mn	ø18			0.6	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2007	60Si2Mn	ø18	105±5	38 màx	0.62	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR309	60Si2Mn	ø19	130		0.91	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR601	60Si2Mn	ø19			0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR415	60Si2Mn	ø20			0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR601	60Si2Mn	ø20				44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
DI	60Si2Mn	ø18	100±3			44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E18	60Si2Mn	ø18	100±3			44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E19	60Si2Mn	ø18	100±3			44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E20	60Si2Mn	ø18	100±3			44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
SKL12	60Si2Mn	ø13			0.53	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
Clip ràpid-1508	60Si2Mn	ø15			0.58	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
Clip ràpid-1501	60Si2Mn	ø15			0.58	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
Clip ràpid-16	60Si2Mn	ø16			0.6	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
