Descripció
Paràmetres tècnics

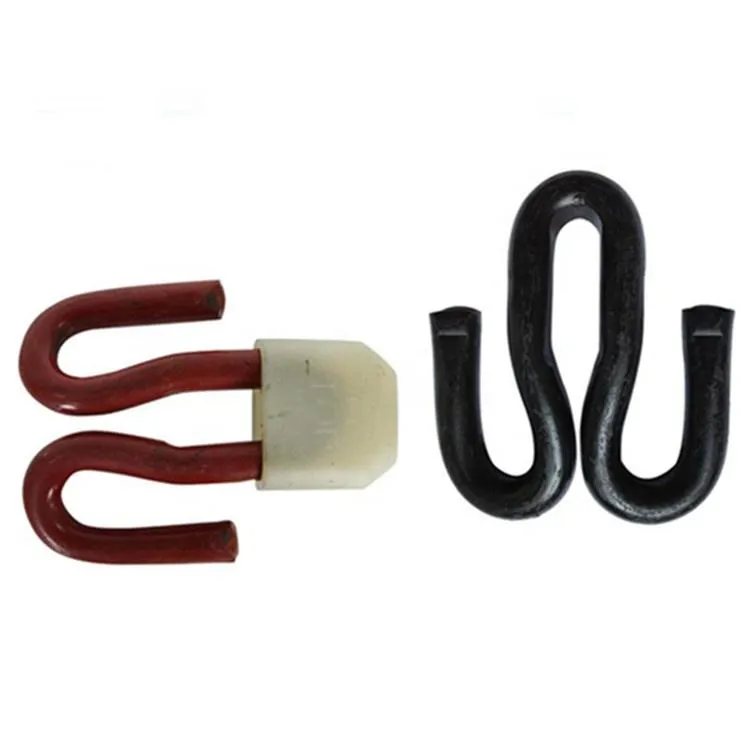

Railway Fast Clip - Fitxa tècnica (versió en anglès)
| Item | Descripció/Especificació |
|---|---|
| Nom del producte | Railway Fast Clip (p. ex., Pandrol Fastclip, Vossloh Fastclip) |
| Tipus de sistema | Sistema de fixació de rail elàstic |
| Funció primària | Per fixar el rail a la travessa/base de formigó en vies lastrades o sense llast, mantenint l'ample i absorbint les forces dinàmiques. |
| Avantatge clau | Ràpida instal·lació i desmuntatgesense components de bloqueig addicionals, reduint la mà d'obra i el temps. |
| Material | Acer per molles d'alt-carboni o acer per molles micro-aliat (p. ex., segons EN 10089). |
| Tractament superficial | Recobriment epoxi(Estàndard) o-Galvanització per immersió en calent(per a ambients altament corrosius). |
| Protecció contra la corrosió | Excellent, capable of passing >500 hores en Prova d'esprai de sal. |
| Propietats mecàniques | |
| - Resistència a la tracció | Superior o igual a 1570 MPa |
| - Duresa | 42 - 48 HRC |
| - Mòdul elàstic | ~210 GPa |
| Càrrega del peu (força de subjecció) | Normalment 9 - 11 kN (Garanteix una fixació segura del rail). |
| Desviació a la càrrega del peu | ~10 mm (indica un recorregut elàstic suficient). |
| Rendiment a la fatiga | Suporta > 2 milions de cicles de càrrega sense fallar. |
| Aïllament elèctric | S'utilitza juntament amb una espatlla aïllada per evitar un curtcircuit del circuit de la pista. |
| Aplicació | Sistemes de transport públic, línies principals, transport pesat, línies d'alta-velocitat, desviacions. |
| Instal·lació/eliminació | S'aplica/treu amb una senzilla eina hidràulica de mà-o una palanca dedicada, empenyent el clip cap a dins o fora de l'espatlla. |
Comparació de tipus de clip ràpid comuns
| Model Fast Clip | Càrrega del peu (kN) | Característica clau | Aplicació comuna |
|---|---|---|---|
| Pandrol Fastclip | ~10 | Disseny simètric, sense "camí cap amunt", alta fiabilitat. | Universal (des de transport pesat fins a{0}}alta velocitat) |
| Vossloh Fastclip SKL 1 | ~9 | Disseny asimètric, optimitzat per a espatlles específiques. | Pista sense llast (p. ex., sistema Vossloh) |
| Vossloh W-14 Fastclip | ~10.5 | Alta força de subjecció, disseny robust. | Línies de transport pesat |
| Nabla Clip | ~11 | Forma "V", càrrega inicial molt elevada i rigidesa. | Tren-d'alta velocitat (p. ex., línies LGV a Europa) |
