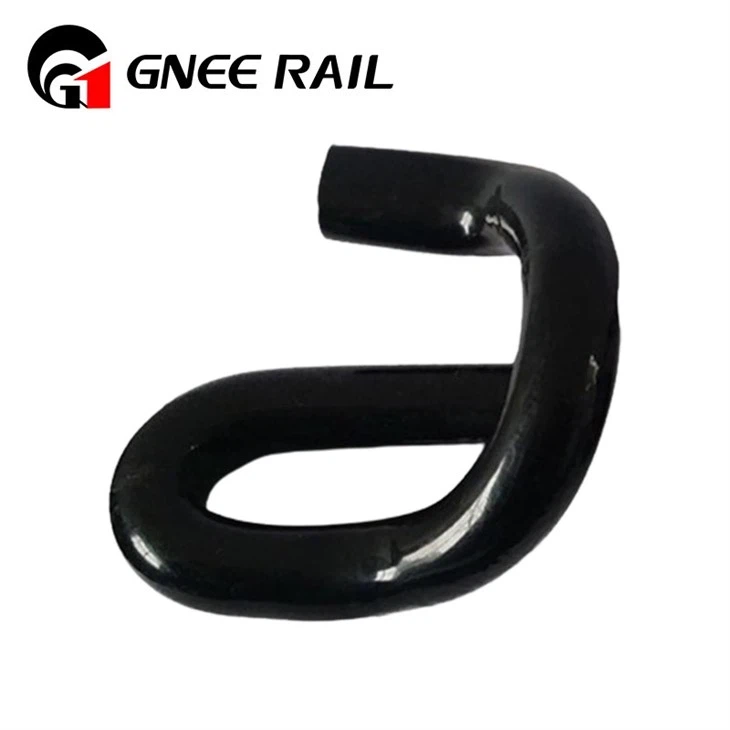

↵Sistema de fixació de rail e clip
El clip de ferrocarril s'utilitza per subjectar els rails a la placa base subjacent juntament amb la travessa de formigó. S'utilitzen diversos tipus diferents de clips-resistents per subjectar els rails a la placa base subjacent o al Sleeper, un comú és el clip E, que té la forma d'un clip de paper gruixut. Un altre és la pinça de tensió SKL, que també és el tipus més utilitzat a tot el món. Altres com KPO Clamp i Nabla Clip, també utilitzats en diferents situacions.
Especificacions tècniques:
| Característica | Categoria | Especificació/Característica | |
|---|---|---|---|
| Especificació del material | Fabricació | Acer de moll d'alt-carboni (normalment 0,60-0,75% C) amb aliatge silici-manganès | |
| Procés de tractament tèrmic | Fabricació | Austempering o temperat i temperat per aconseguir una duresa de 42-48 HRC | |
| Esperança de vida del disseny | Cicle de vida | 15-25 anys segons la densitat del trànsit i les condicions ambientals | |
| Velocitat d'instal·lació | Operatiu | 150-300 clips per hora per operador amb eines de conducció mecànica | |
| Interval típic de càrrega de puntera | Rendiment | 8-12 kN inicial, mantenint 7-10 kN durant tota la vida útil | |
| Interval de temperatura de funcionament | Ambiental | -40 graus a +80 graus sense degradació significativa del rendiment | |
Perspectiva mecànica i d'instal·lació
Gestió de forces tridimensionals-: tradueix la força de subjecció horitzontal del clip del rail en una combinació de pressió vertical sobre la travessa i la retenció lateral contra el peu del rail.
Distribució i concentració de l'estrès: Dissenyat amb radis i angles específics per distribuir les tensions de contacte elevades del clip sobre una àrea més àmplia tant del travessi com del propi clip, minimitzant la deformació plàstica.
Enganxament del peu de ferrocarril: Disposa d'un perfil de contacte mecanitzat amb precisió que suporta de manera segura el peu del rail, evitant l'aixecament i controlant l'angle d'inclinació del rail (normalment 1:40 o 1:20).
Perspectiva d'instal·lació, manteniment i integració de sistemes
- Fundació per al muntatge de fixació: Actua com el punt d'ancoratge al qual es connecten tots els altres components (clip, aïllant, possible placa de tensió), definint la geometria del nucli del sistema.
- Interfície de dormitori: Dissenyat per ser encastat al formigó durant la fosa de la travessa o ancorat de manera segura a travesses de fusta/acer mitjançant cargols o adhesius, assegurant una connexió permanent.
- Manteniment de Gauge: crític per mantenir un ample de via precís; el desgast o el dany a la superfície de guia de l'espatlla condueix directament a l'eixamplament del calibre.
- Substitució modular: En molts sistemes, les espatlles gastades o danyades es poden substituir individualment sense necessitat de substituir tota la travessa, facilitant un manteniment rendible-.
