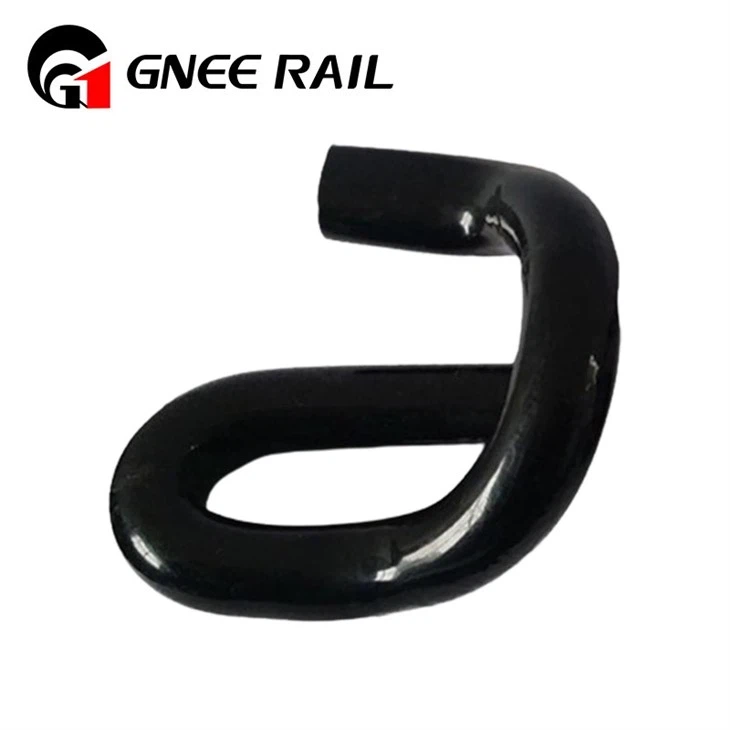

Clips de ferrocarril E
|
Model |
Diàmetre |
Material |
Duresa |
Força de subjecció |
Tractament superficial |
Ferrocarril i escena aplicables |
Fixacions a joc |
Massa per clip |
Normes de compliment |
|
E10 |
φ10 mm |
50 CrVA |
39–44 HRC |
4-7 kN |
Electro{0}}galvanització (més o igual a 18 μm) |
Tramvia urbà (rail baix de 运量, 30 kg/m) |
Cargol M8 + rentadora plana |
~85g |
EN 13481-4, CJ/T 527 |
|
E14 |
φ14 mm |
60Si2MnA |
42–47 HRC |
9-12 kN |
Galvanització per immersió-en calent (més o igual a 80 μm) |
Càrrega regional (43–50 kg/m per ferrocarril) |
Pern M10 + Arandela de bloqueig |
~150g |
EN 13481-3, GB/T 13489 |
|
E16-HD |
φ16 mm |
55SiMnVB |
45–50 HRC |
16-19 kN |
Dacromet (Major o igual a 8μm) + zincat |
Transport pesat-(mineria, ferrocarril de 60 kg/m) |
Pern M12 + Arandela de molla |
~220g |
AREMA 10, GB/T 13489 |
|
E18-HS |
φ18 mm |
60Si2CrVA |
46–51 HRC |
18-22 kN |
Dacromet + segellador (més o igual a 10 μm) |
Alta-velocitat (superior o igual a 250 km/h, CRTS II) |
Cargol M14 + femella de bloqueig |
~280g |
TB/T 3562, EN 13481-2 |
Llista de verificació de qualitat ràpida per als clips E del ferrocarril
|
Element d'inspecció |
Mètode de prova |
Criteri de superació/falla ràpida |
Pla de mostreig |
Eina/Referència |
|
Validació del material |
PMI portàtil (només C/Si/Mn) |
C: 0,55–0,65% (per a 60Si2MnA); No hi ha valors-de nota |
2 unitats/lot |
Analitzador PMI portàtil |
|
Comprovació puntual de duresa |
Tester portàtil de Rockwell |
prova d'1 punt; Dins del rang del model (± 1 HRC màxim) |
3 unitats/lot |
Tester Rockwell (escala HRC) |
|
Ajust dimensional |
Pin de calibre (diàmetre) + Regla |
Diàmetre: ± 0,2 mm; Longitud: ± 0,5 mm (si escau) |
8 unitats/lot |
Conjunt de passadors de calibre, regle d'acer |
|
Qualitat de la superfície |
Escaneig visual (sense lupa) |
Sense esquerdes/rebaves visibles; Taques d'òxid Menys o iguals a 3 mm² |
100% (aleatori) |
Gràfic de graus d'òxid (GB/T 15519) |
|
Força de subjecció (punt) |
Calibre de força simplificat |
Superior o igual al 90% de la força mínima del model (p. ex., superior o igual a 8,1 kN per a E14) |
1 unitat/lot |
Indicador de força portàtil |
|
Embalatge i marcatge |
Comprovació visual |
Bossa anti-rovell intacta; Model/lot llegible |
2 paquets/lot |
Inspecció visual |
