↵Sistema de fixació de rail e clip

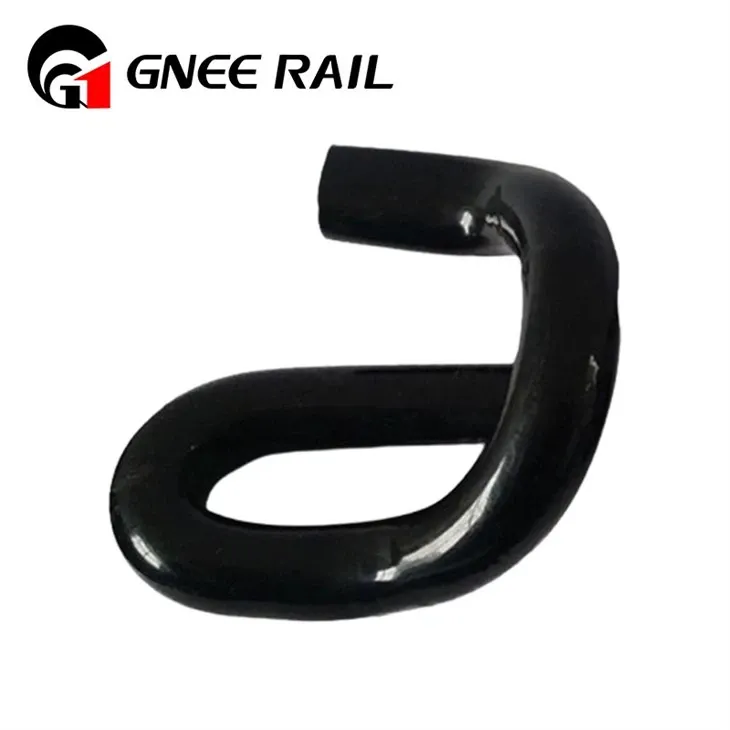

El clip de ferrocarril E, també conegut com a clip de ferro elàstic o clip de tipus "e", és un component de fixació crític en els sistemes de vies ferroviàries moderns. Es tracta d'un dispositiu d'acer de molla pre-pretessat i tractat amb calor-dissenyat per subjectar el rail a la placa base o a la travessa. La seva funció principal és mantenir una força de subjecció constant, assegurant l'estabilitat de l'ample del carril, absorbint les vibracions dinàmiques i proporcionant una restricció longitudinal per gestionar l'expansió i la contracció tèrmica.
Especificacions tècniques:
| Característica / Tipus | Tipus SKL (origen alemany) | Fastclip (Pandrol) | Nabla Clip | e-Clip (estàndard xinès) |
|---|---|---|---|---|
| Perfil primari | Espatlles "orella" robustes i amples. | Perfil més prim, punta optimitzada. | Forma "∇" (nabla) distintiva. | Similar a SKL, adaptat per als estàndards GB. |
| Principi de fixació | Pre{0}}tensió inicial alta, adherència rígida. | Elasticitat i càrrega equilibrada dels peus. | Rigidesa progressiva, càrrega elevada de puntera. | Alta força de subjecció, èmfasi en l'estabilitat. |
| Aplicació típica | Línies-d'alta velocitat, transport pesat-(Europa, CN). | Trànsit mixt, trànsit urbà (Global). | Càrrega pesada-per eix, condicions severes. | Línies convencionals i-d'alta velocitat a la Xina. |
| Tret de rendiment clau | Excepcional estabilitat anti-desplaçament. | Excel·lent amortiment de vibracions, fàcil instal·lació. | Resistència superior al rotllo del carril. | Rentable-per a xarxes-d'alta densitat. |
| Sistema associat | Sovint amb placa de pinça de tensió SKL. | S'utilitza amb l'espatlla/placa de Pandrol. | Integrat amb espatlla específica. | S'utilitza amb travesses de formigó estàndard xinesos. |
Perspectiva de material i durabilitat
Fabricat a partir deacer de moll{0}}alta qualitat(per exemple, 60Si2Mn, SUP9), conegut pel seu alt límit elàstic i resistència a la fatiga.
Se sotmet a un control controlatprocés de tractament tèrmic(trefat i tremp) per aconseguir una estructura de martensita temperada, proporcionant duresa.
Protecció de superfíciescontra la corrosió és fonamental, s'aplica habitualmentgalvanització per immersió-calento recobriments epoxi.
GranallatSovint s'utilitza per induir tensions superficials compressives beneficioses, millorant la resistència a la fatiga.
Els modes de fallada clau supervisats inclouenrelaxació de l'estrès, picadura de corrosió, iesquerdes de fatigaoriginats per micro-defectes.
Perspectiva econòmica i d'estandardització
- Com a component-de gran volum, éseficiència de costos de fabricacióirendiment materialsón les principals consideracions de producció.
- L'anàlisi de costos del cicle de vida equilibra el preu inicialvida útilirequisits de manteniment.
- Estàndards globals i nacionals (p.EN 13481, TB/T 3065) regeixen les seves dimensions, propietats mecàniques i protocols d'assaig.
- L'estandardització permetintercanviabilitatperò requereix estrictecontrol de qualitaticertificacióentre proveïdors.
- La logística i la gestió d'inventaris són crucials a causa de les grans quantitats necessàries per quilòmetre de via.
