Name: Fàbrica de proveïdors de fabricants de clips de ferrocarril E2009 de la Xina - Distribuïdor de clips de ferrocarril E2009
Brand: GNEE
SKU: 255668930

Descripció

Paràmetres tècnics

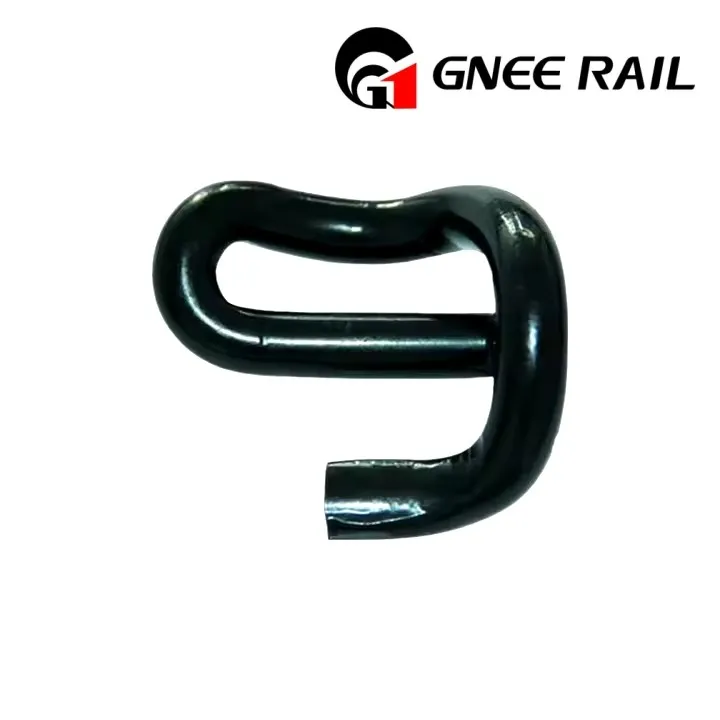

E2009 Clips de ferrocarril

Els clips de ferrocarril també s'anomenen clips de ferrocarril, clips de carril elàstic, clips de via o clips de travessa de ferrocarril, aquests components s'utilitzen per fixar els rails a lligams o plaques de base, garantint estabilitat i seguretat. El clip de rail E2009 forma part de l'oferta de clips de rail de Pandrol i pertany a la gamma E-type. Com a fabricant experimentat i professional, oferim una àmplia gamma de clips de ferrocarril, com ara E1809, E2052, E1804, E2055, E2005 i E2006. Ens adherim als estàndards ISO9001 per al control de qualitat. Hi ha solucions personalitzades disponibles. Si us plau, no dubteu a contactar amb nosaltres.

Especificació E2009 Rail Clips

Element núm	Material	Diàmetre	Longitud del clip	Amplada del clip	Pes	HRC	Pressió	Prova de fatiga
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2001	60Si2Mn	ø18			0.6	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2007	60Si2Mn	ø18	105±5	38 màx	0.62	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR309	60Si2Mn	ø19	130		0.91	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR601	60Si2Mn	ø19			0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR415	60Si2Mn	ø20			0.8	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
PR601	60Si2Mn	ø20				44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
DI	60Si2Mn	ø18	100±3			44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E18	60Si2Mn	ø18	100±3			44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E19	60Si2Mn	ø18	100±3			44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
E20	60Si2Mn	ø18	100±3			44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
SKL12	60Si2Mn	ø13			0.53	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
Clip ràpid-1508	60Si2Mn	ø15			0.58	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
Clip ràpid-1501	60Si2Mn	ø15			0.58	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans
Clip ràpid-16	60Si2Mn	ø16			0.6	44-48	Superior o igual a 9,5 KN	5000000 vegades sense descans

Especificació del material de clips de rail E2009

Sèrie	Tipus	Duresa	Material	Vida de fatiga	Superfície
Clip de rail E	E1,E2,E3	44-48HRC	60Si2MnA: C:{{0}}.56-0.64, Mn:0.{60-0.9{0, Si:1.60-2 .00, Cr: Menor o igual a 0,35, P: Menor o igual a 0,03, S: Menor o igual a 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.{40-0.7{0, Si:1.40-1 .80,Cr:0.70-1.00 P: Menor o igual a 0,03, S: Menor o igual a 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Menor o igual a 0,35 P: Menor o igual a 0,03, S: Menor o igual a 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.{50-0.8{0, Si:1.50-1 ,80, P: Menor o igual a 0,03, S: Menor o igual a 0,03	Per Dia.18 són 3 milions de cicles sense trencar-se. Per Dia.20 són 5 milions de cicles sense trencar-se.	Normal (oliat), negre d'òxid, pintura en color o segons el requisit del client.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
clip de Vossloh& Clip de rail forjat	SKL1	42-47HRC
Clip de rail PR	PR309	44-48HRC
	PR401
	PR601
	PR85
També podem fabricar clips de rail personalitzats seguint els vostres dibuixos o mostres!
